ANALYSE BRUIT ALIMS +20 V

En entrée 12 V à vide on trouve un signal à F=6,67Khz ( 1,10Vcc )

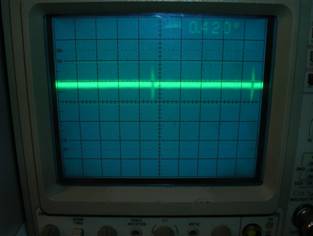

Sur la sortie +20V à vide le signal est de 0,42Vcc

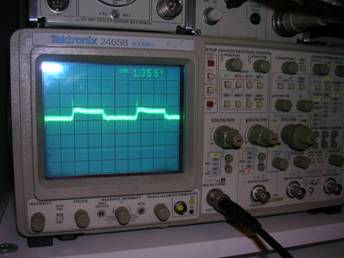

En sortie +20V en charge sur 39 ohms , soit 0,5A , on trouve 1,055Vcc

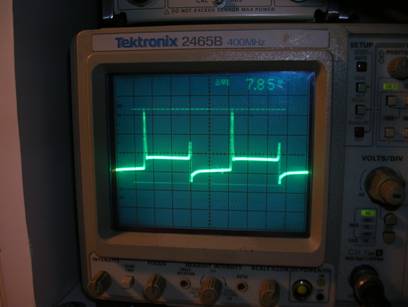

Mais en entrée +12V et en charge on trouve 7,85Vcc

C’est ce que m’avait indiqué WA1ZMS , plus de bruit en entré qu’en sortie :

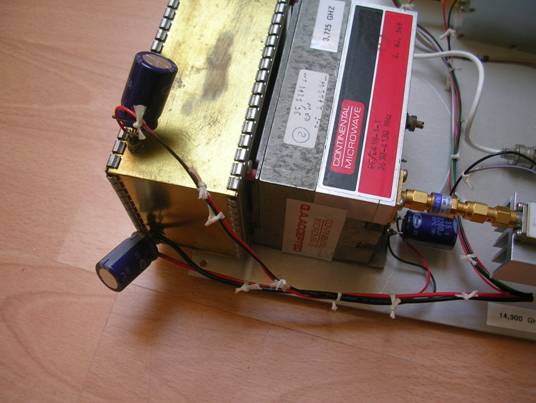

I too, place the DC/DC converter inside a die cast box with RF feed through caps as well as some

ferrite loaded inductors to remove noise.  Most of the noise I have seen is flowing on the INPUT

side to the DC/DC converters.

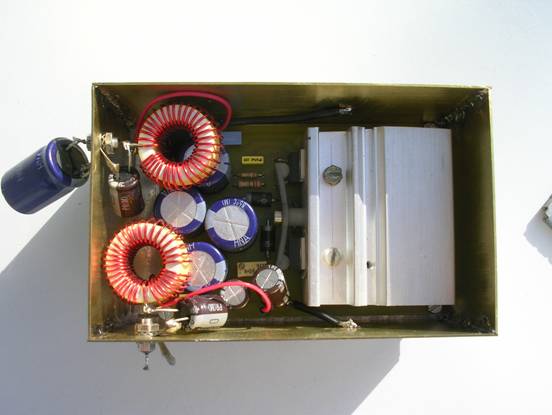

Mes premiers essais pour résoudre le problème ont été de mettre l’alimentation en boîte avec entrée et sortie sur by-pass… et placer des capas

de 220µF ainsi que 2 selfs sur tore de 81µH en entrée et sortie .

Les mesures dans cette configuration étaient :

A vide :

Out : 56,5mVcc

In : 75 mVcc

En charge

Out : 90 mVcc

In : 1,66 Vcc

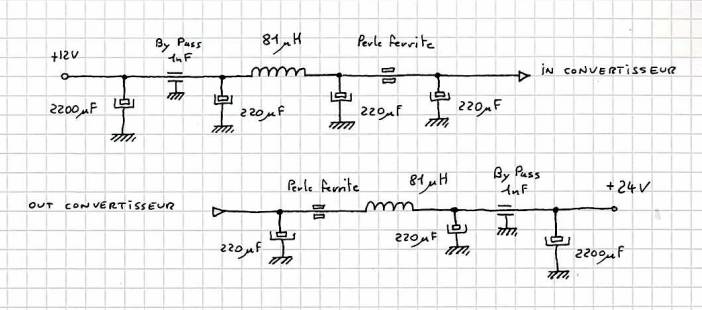

Les essais suivants ont consisté à créer un filtre en PI avec 2 capas de 220µF de plus et une capa de 2200µF en entrée sur le 12V , en sortie

sur le +20V et à l’entrée de la brick  .

Dans ces conditions , le niveau de perturbations n’est pratiquement plus visible : < 0,9 mVcc
