Platine TX - RX FI et alimentation pour TRVT millimétrique

6 - Platine TX/RX FI – alimentation TRVT millimétrique

6.1 - Introduction

Comme indiqué dans la description du transverter 76 Ghz , ce montage s'est inspiré de toutes les descriptions de transverters millimétriques de DB6NT dans DUBUS et autres proceedings de ces dernières années (1) à (6) et a été remis à jour après la réalisation du TRVT 76 Ghz (7)

Il assure la commutation émission / réception FI 144 Mhz avec réglage de l'injection à l'émission , et le préampli à la réception , la polarisation de l’étage multiplicateur d'OL ( avec polarisation différente en TX et RX ) et un VOX HF à l'émission .

Seule la version à régulateur ajustable ( LM1086IT-ADJ ou LT1086CT-ADJ ) du TRVT 76 Ghz a été retenue . Les principales modifications concernent la commutation des polarisations TX / RX du multiplicateur 40Ghz.

6.2 – Modifications apportées

Le principe de DB6NT du Mosfet en série commutant une résistance pour modifier la tension des étages multiplicateurs d’OL n’a pas été jugé très concluant et fiable .

Pour modifier la tension d’alimentation du multi ( Tx ou RX ) , le principe utilisé sur les alimentations des amplis G8ACE (8) a été repris :

Deux versions sont disponibles : Une version avec VM ( Tension d’alimentation multi OL ) en réception , supérieure à la tension en émission , et une option pour pouvoir faire l’inverse ( Version VMRX < VMTX )

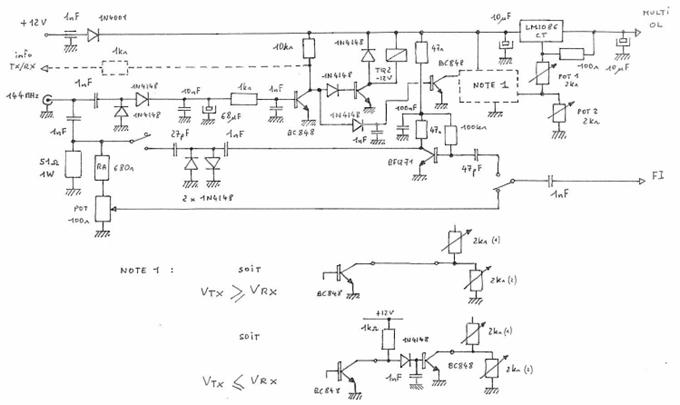

6.3 - Schéma

6.4 - Circuit imprimé

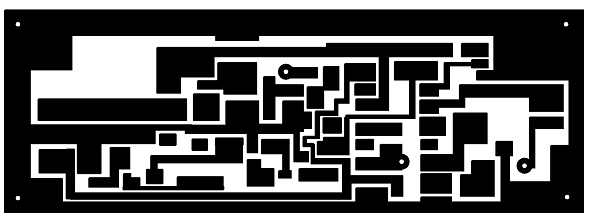

Taille réelle du circuit : 25,5 x 72,5 mm

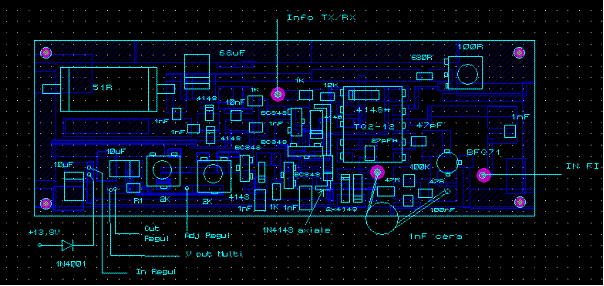

6.5 - Implantation

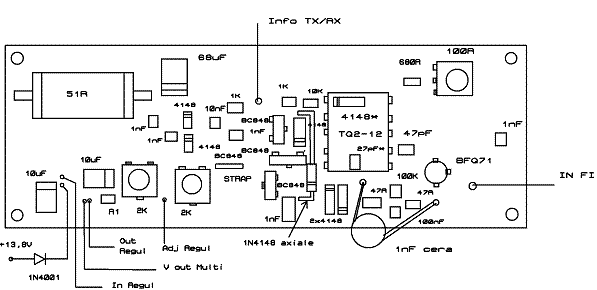

Version VRX > VTX

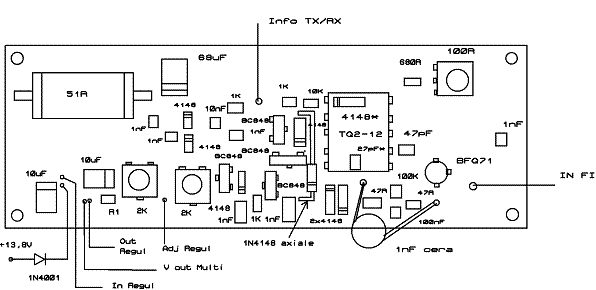

Version VRX < VTX

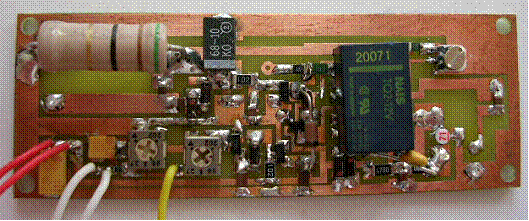

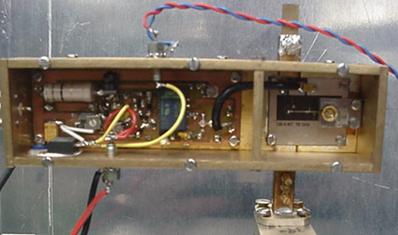

Vue générale ( version avec VRX > VTX )

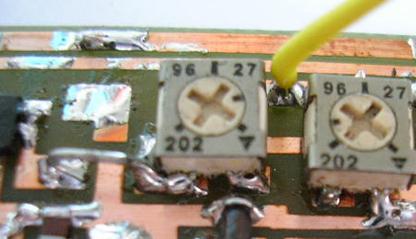

Eléments à enlever pour VRX < VTX

6.6 - Notes

La résistance R1 sera obligatoirement , pour son implantation , une CMS de 0603 au max

Plusieurs composants se montent ″ en l’air ″ :

Diode 1N4001 et régulateur LM1086

Diode 1N4148 axiale et capa céramique 1 nF

Ne pas oublier de monter la diode LL4148 CMS et la capa CMS de 27pF qui se trouvent sous le relais TQ2-12V avant de monter le relais .

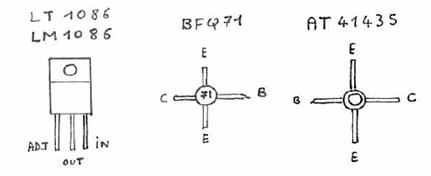

Brochage de certains composants :

6.7 - Liste des composants

Actifs : 4 BC848c ( BC846b ) CMS Passifs : 1 1nf céra radial 1 Relais TQ2-12

1 BFQ71 ( ou AT41435 ) 4 1nF CMS 0805 3 47W CMS 0805

1 1N4007 axiale 2 1nF CMS 1203 1 680W CMS 0805

1 1N4148 axiale 1 27pF CMS 0805 3 1KW CMS 0805

1 LM1086IT-ADJ TO220 1 47pF CMS 0805 1 10KW CMS 0805

5 LL4148 CMS 1 100nF CMS 1 100KW CMS 0805

1 10 nF CMS 1 51W 2W Axiale

1 68µF 10V CMS

1 10µF 25V CMS 1 Pot 100W CMS

R1 = 100 W 1 10uF 16V CMS 2 Pot 2KW CMS

( pour VM autour de 6 à 8V )

6.8 – Tests

Connecter le transceiver 144 Mhz sur l’accès IF .

La platine alimentation est alimentée sous 12V

A la mise sous tension , le relais TQ2-12V colle ( passage en réception ) , le souffle doit augmenter sur le 144 Mhz .

Pour la version avec VM : VRX > VTX

Passer en émission sur le 144 Mhz , le relais décolle , régler alors la tension de commande du multiplicateur 38 Ghz VM à 6 V à l’aide de P 1 .

Vérifier que sur la sortie ( optionnelle ) Info Tx/RX , la tension passe de 1,4V environ (RX) à 0 V (TX)

Repasser en réception et régler P 2 pour VM à 8V

Pour la version avec VM : VRX < VTX

En réception , régler la tension VM à 6 V à l’aide de P 1 .

Passer en émission sur le 144 Mhz , le relais décolle , régler P 2 pour VM à 8V
