24 GHZ







BOITIER HOME MADE POUR AMPLI TGA4915-CP





Réalisation d’un boitier maison à l’identique des boitiers réalisés par F8BTP







En construction…

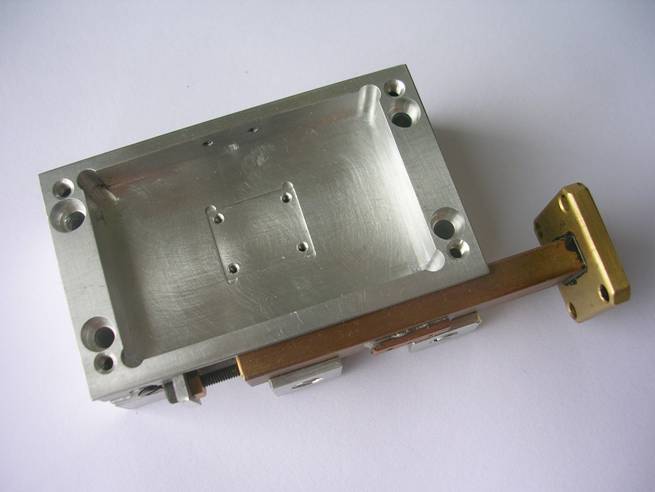

Boitier F8BTP







Réalisé par fraisage dans un bloc d’alu





Dimensions externes :  70 x 42 mm et hauteur 25mm



Dimensions internes :  55 x 35 mm et profondeur 8mm







Boitier maison

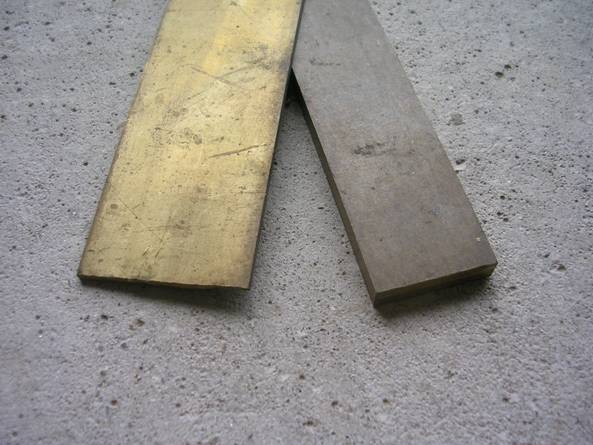

Je cherchais depuis un certain temps du laiton suffisamment épais pour réaliser le boitier, j’ai pu mettre la main récemment sur une barre de plus de 60cm en 8,3mmx 35,8mm, associé à du plat de 3mm , j’ai maintenant ce qu’il faut pour attaquer la réalisation du boitier









Le boitier sera réalisé ainsi







                                             Vue de dessus                                                                                                                                             Vue grand côté









Vue petit côté









Découpe des morceaux







Une plaque de laiton de 5/10e percée aux dimensions du boitier TGA sera rajoutée en fond de boitier















A suivre…..





                                                          Référence :                               Plan boitier B8BTP













Dernière mise à jour le :    06/08/2013
