 GENERATEUR D’INDICATIF



PROJET BALISE 47 GHZ





En construction

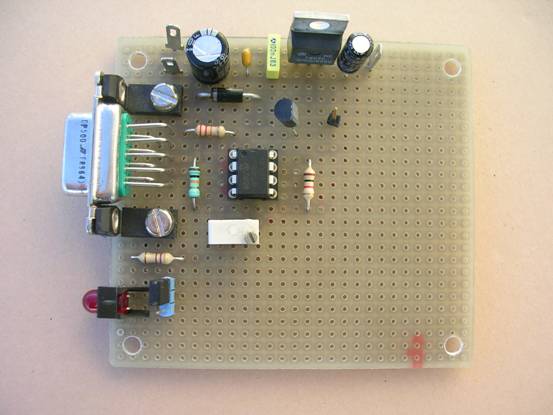

Générateur  d’indicatif







Le générateur d’indicatif est construit à partir d’un microcontroller  PICAXE-08M ( Merci à F6DRO qui a évoqué cette nouvelle génération de PIC sur le réflecteur HYPER )



Le microcontroller PICAXE-08M est un  PIC 12F683 de chez Microchip pré-chargé avec un bootstrap permettant de le programmer directement à partir du port série d’un PC à l’aide d’un logiciel spécifique ( Programming Editor Software - de PICAXE [1] )

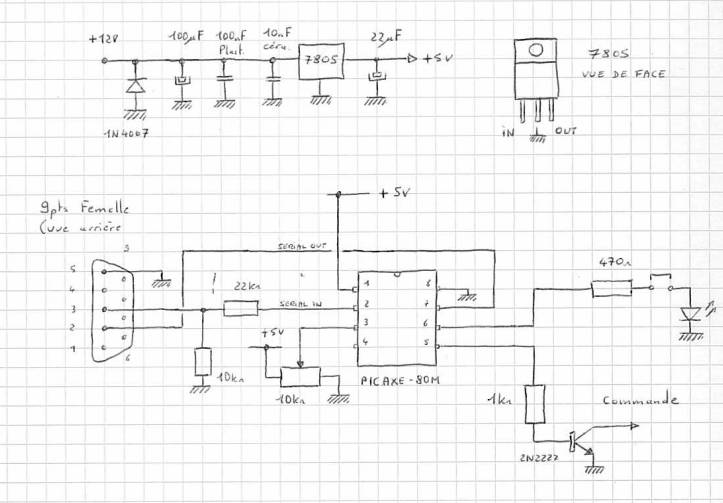

Schéma









Programme



Merci à VK6HV qui a écrit un programme pour une balise 28MHz [2] qu’il a suffit de reprendre pour nos besoins propres…

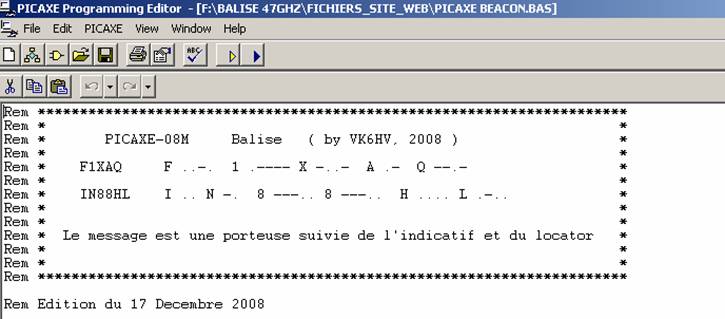

Exemple de programme : PICAXE BEACON.txt



Fichier : PICAXE BEACON.bas







Message



Le message sera constitué de l’indicatif de la balise, son QRA locator, suivi d’une porteuse d’une quinzaine de secondes



Le message définitif sera préparé au moment de l’obtention de l’indicatif officiel , c’est avec l’indicatif de la balise 24 Ghz du département 22 que les premiers essais ont été faits





Programmation





Schéma du cordon PC-Générateur d’indicatif :





                                                                        5                                              5

                                                                        3                                              3

                                                                        2                                              2



                                                                 9pts Mâle                               9pts Femelle

                                                     générateur d’indicatif                              PC







Programmation:





Lancer PICAXE Programming editor et dans la boîte d’options :

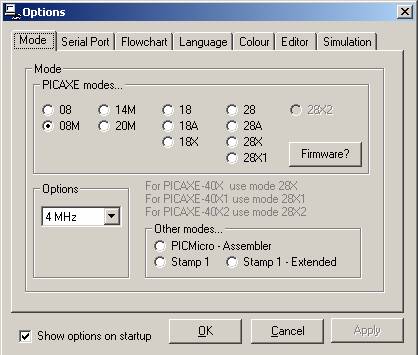

Choisir le PIC 08M

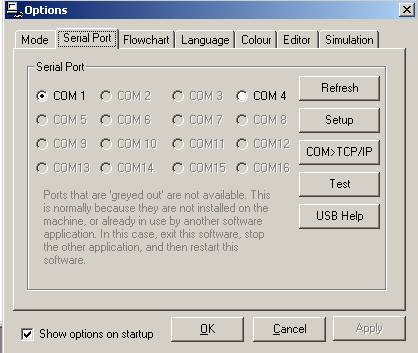

Choisir le port COM1

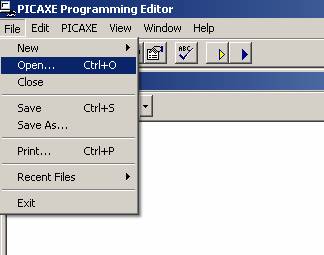

Connecter alors le générateur d’indicatif au PC et ouvrir le fichier   .bas





Fichier PICAXE BEACON.bas

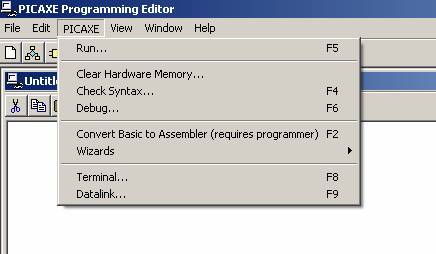

Sélectionner PICAXE puis Run , le fichier se charge dans le PIC







                     Pinout du PICAXE-08M



                                                                                    Output 0 = Pin 7 ( Serial Out )

                                                                                    Output 1 = Pin 6

                                                                                    Output 2 = Pin 5

                                                                                    Output 4 = Pin 3





  Références :



                                                                        [1] – PICAXE  - http://www.rev-ed.co.uk/picaxe/



                                                                        [2] – VK6HV  - http://members.westnet.com.au/page3/picaxe-08m_mimi_28mhz_beacon.htm
