MULTIPLICATEUR 12 VERS 24 GHZ

PROJET BALISE 47 GHZ

En construction

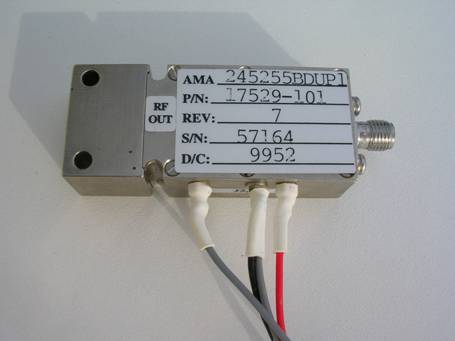

Multiplicateur d’origine W0EOM

Ref : AMA 245255BDUP1

P/N 17529-101 REV 7

S/N : 57164 D/C : 9952

Fil rouge (J1): +5V 200 à 300mA

Fil gris (J3): +7V 300 à 350 mA

Fils noir & gris (J2,6) : 0V

+6dBm In + 17dBm Out

Essais de F6DRO :

Excitation sur le module doubleur Celeritek type 245255BDUP1 :+9dBm

Mesure en sortie via TGC WR42>SMA et un adaptateur SMA/N ( du coté de 1dB de perte totale à la louche?)

La tension à faire varier pour ajuster la puissance est bien le 7V.

4V>2dBm
4.1>4.5dBm
4.2>6.5dBm
4.3>8dBm
4.4>9.3dBm
4.5>10.5dBm
4.6>11.3dBm
4.7>12.3dBm
4.8>13dBm
4.9>13.6dBm
5>14dBm
6>18dBm
7>19dBm

Puissance brute mesurée derrière les transitions , donc sans doute du coté de 1dB à ajouter.
