LES BALISES DU DEPARTEMENT 22





REINSTALATION  DES BALISES



LE 31 AOUT 2023







Les balises hyper du 22, F1ZAO,F1ZAP et F1ZAQ, ont été réinstallées le 31/08/2023 après plus de 5 années d’absence



Merci à F5EFD pour la remise en état et le changement des fréquences, à Jean-Pierre F1LHC pour la responsabilité du site, à Alain F6HRP pour la partie administrative et le gros coup de main pour la réinstallation et Jacky F6ETZ pour le don du nouveau coffret.













Les balises avaient été déposées le 02/06/18 pour expertise et remise en état après avoir été endommagées le 23 Mai 2018.











Enregistrement des balises :





F1ZAO ( 5760.900 MHz )



F1ZAP ( 10368.900 MHz )



F1ZAQ ( 24048.990 MHz )

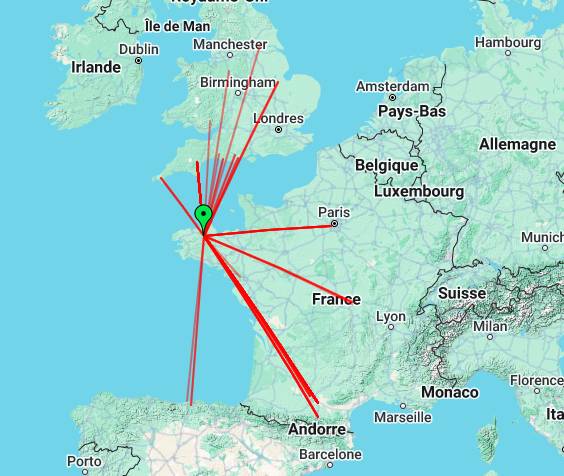

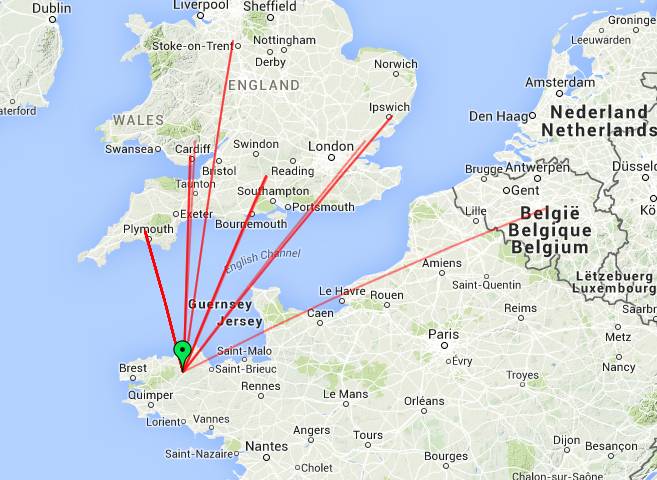

Les balises sur BEACONSPOT.eu ( Mise à jour 17/01/2025 )



https://www.beaconspot.uk/index2.php





Spots de F1ZAO

DX 536 km





Spots de F1ZAP

DX 728 km





Spots de F1ZAQ

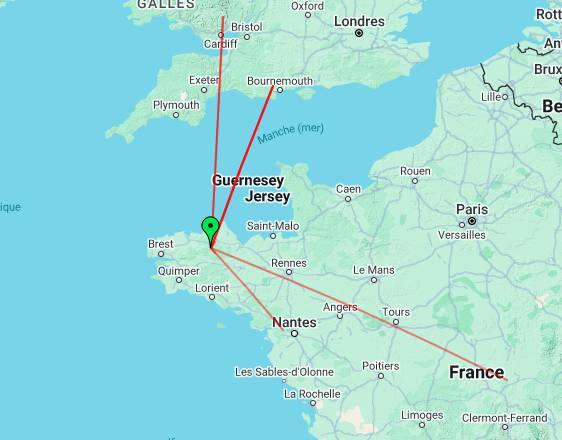

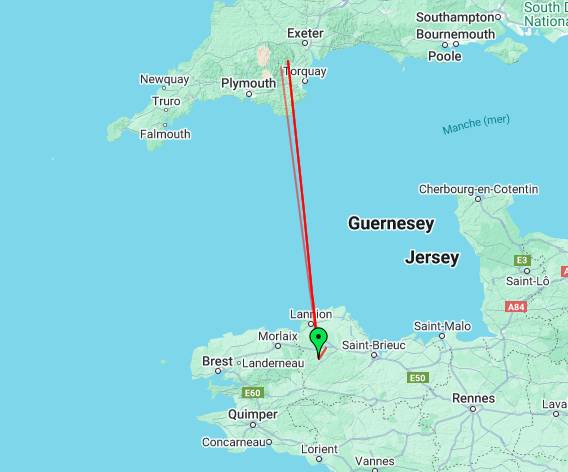

DX 238 km le 14 Janvier 2025 , best DX depuis 27 ans !



F1ZAQ beacon 24GHz_G4GLT.wpp



Les fichiers .wpp s’ouvrent par exemple avec Wavepad



La balise a de nouveau été écoutée le 15 Janvier depuis IO80DO et IO80CN et aussi le 17 Janvier.

















REHABILITATION  DES BALISES





Changements de fréquences des balises







F1ZAO passe de 5760,060 MHz à 5760,900 MHz


F1ZAP passe de 10368,108MHz à 10368,900MHz


F1ZAQ passe de 24048,252MHz à 24048,990MHz.







Le 20 Août 2019, feu vert de l'ANFR pour les  nouvelles fréquences des trois balises 5,7 10 et 24GHz.

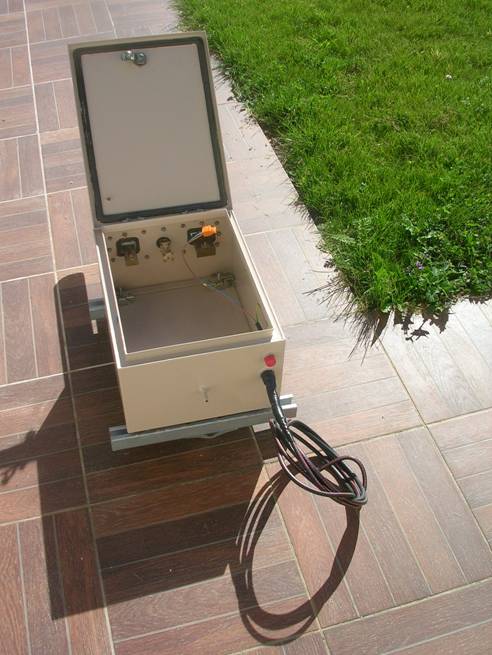

Remise en état du coffret

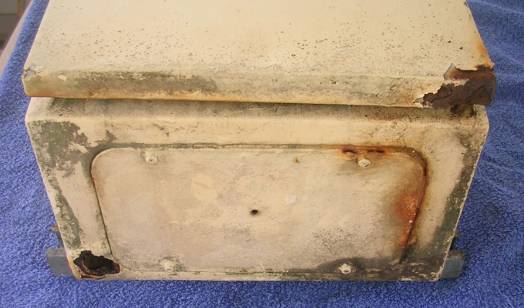

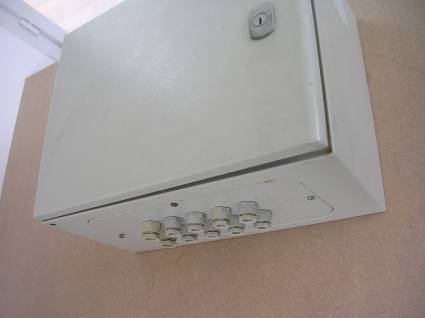

Le bas et les charnières du coffret d’origine étaient en piteux état après plus de 20 ans à l’extérieur

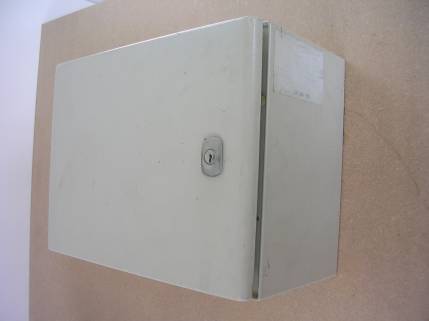

Le 12/05/2019 , un nouveau boitier de même dimensions a été récupéré ( Un grand merci à Jacky F6ETZ )









Le nouveau boitier a été repris pour pouvoir recevoir l’électronique et les 3 antennes à fentes munies de leurs radômes



Le 9 Juillet 2019, le nouveau boitier est terminé

























LES ANCIENNES BALISES







F1ZAO ( précédement F1XAO )



F1ZAP ( précédement F1XAP )



F1ZAQ ( précédement F1XAQ )











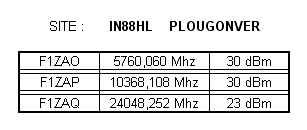

Les fréquences d’origine des balises











La construction en 1998

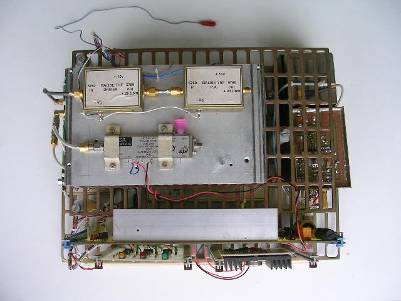

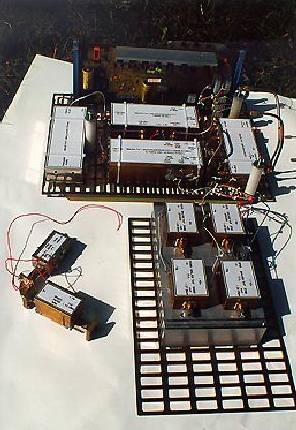

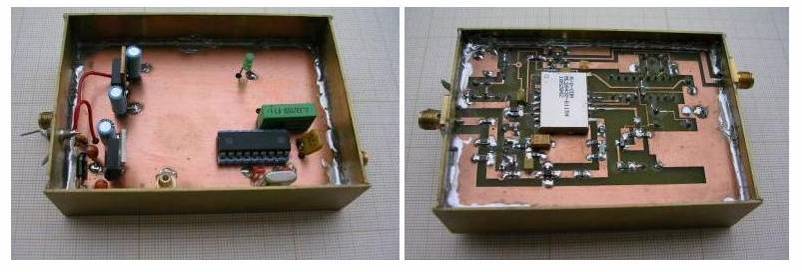

L’ensemble des modules

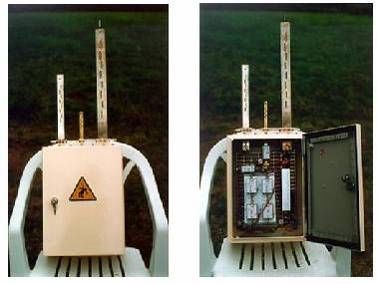

                                                                                                                              Boîtier et antennes          L’électronique embarquée

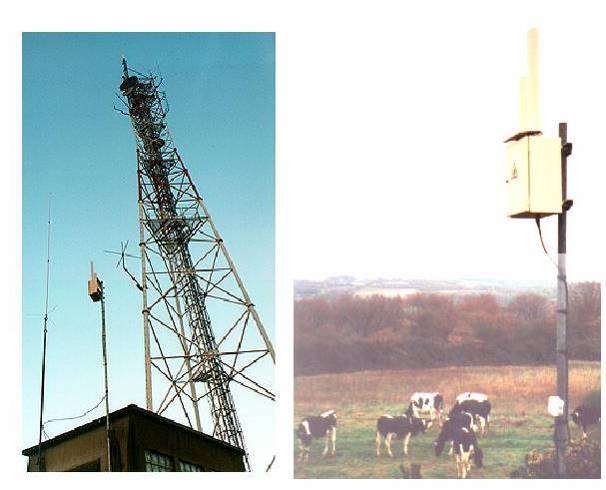

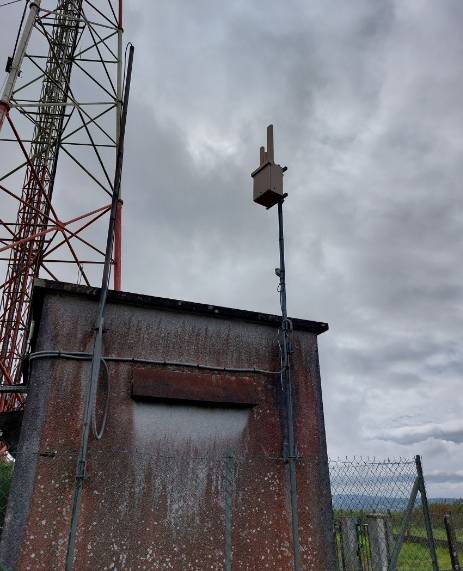

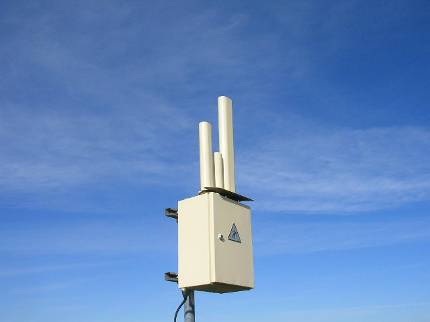

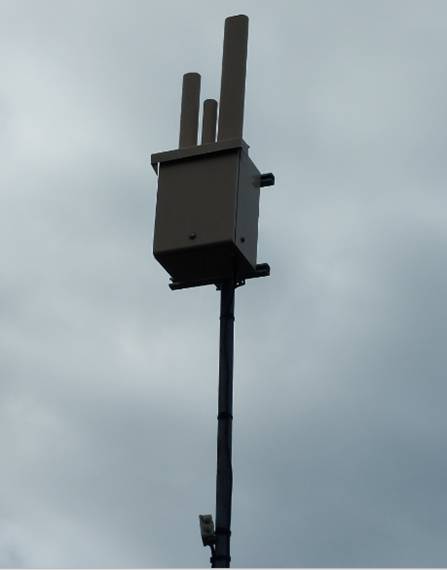

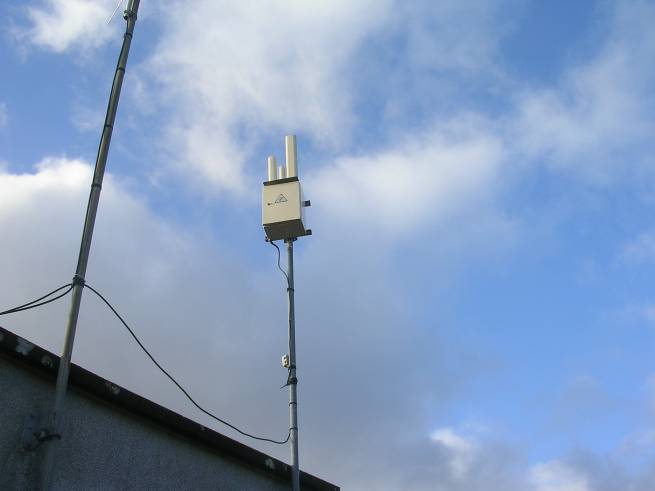

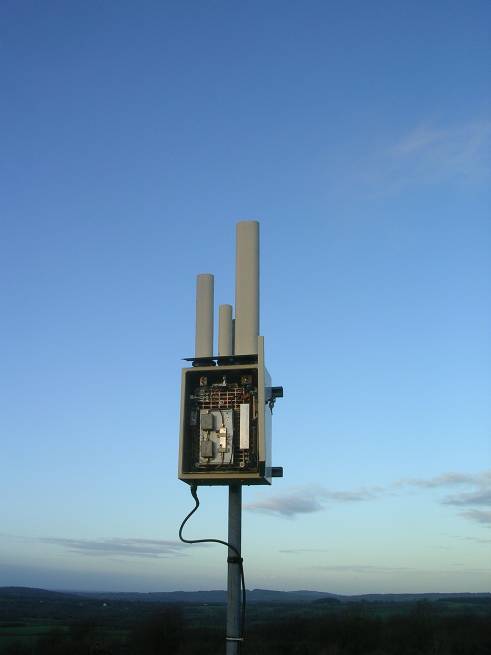

Le site et la balise avec les radômes sur les antennes à fentes

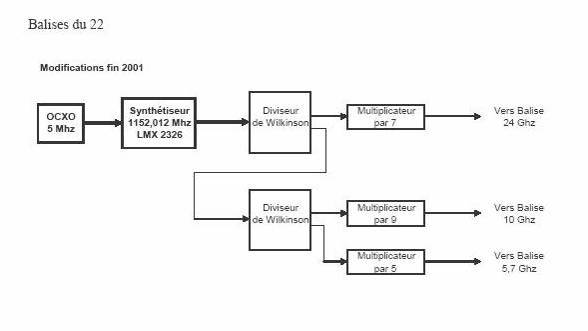

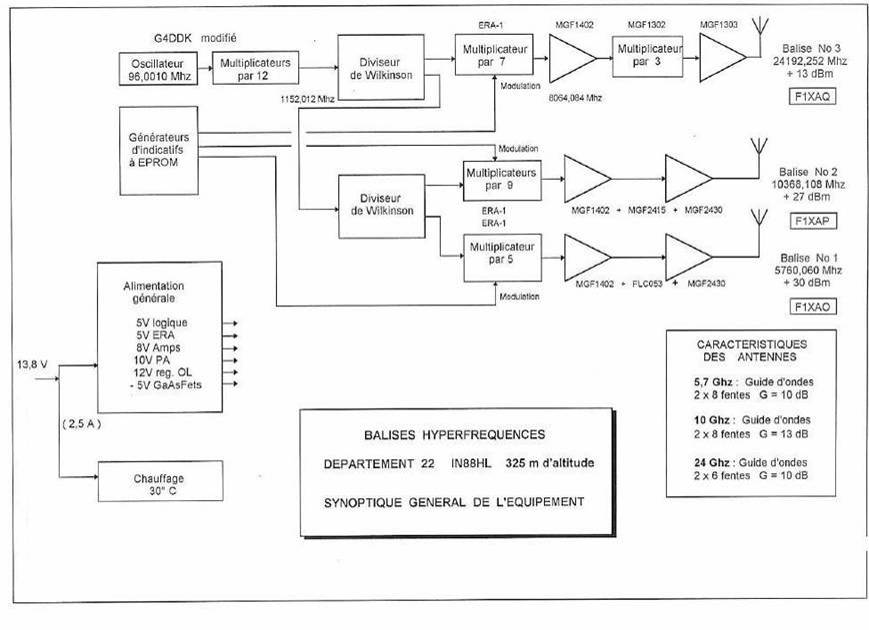

Le Synoptique des balises ( 1998 )











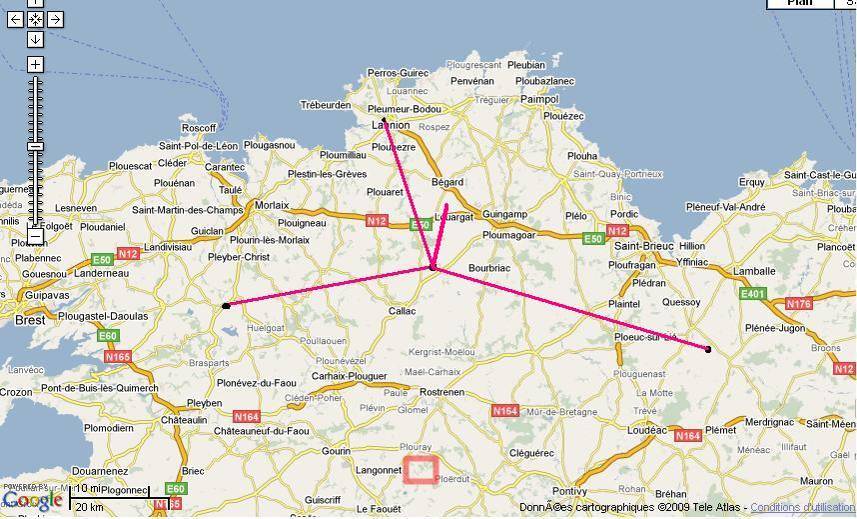

Les essais en 24 Ghz



Servel 22 ( près Lannion )  28/12/1997 :  31 Km ( 59 cornet )

Roc Trédudon 29 ( près Landivisiau )  28/12/1997 :  42 Km ( 51 sans antenne – 59 avec parabole 60 cm )

Bel Air 22 ( près Lamballe )  31/01/1998 :  59 Km ( 51 avec parabole 60 cm )













Modifications de l’oscillateur local ( 2001 )



L’article paru dans le proceeding de CJ 2002 ( attention…3Mo)









Le synthétiseur





Programmation du LMX 2326 par PIC 16F84

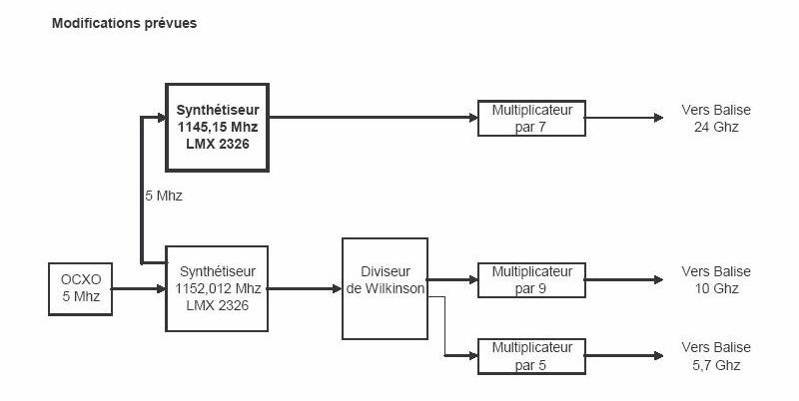

Modifications prévues ( passage de la balise 24 Ghz sur 24,048 Ghz )







Le Synthétiseur 1145,15 est prêt !





Assemblage du 2 ème synthétiseur dans la balise







NOUVELLES MODIFICATIONS

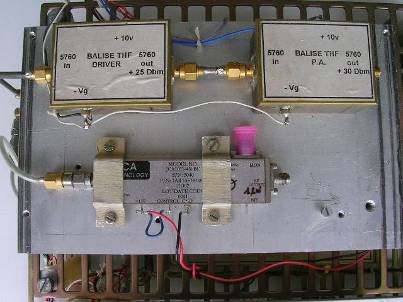

Ampli 10 Ghz









Ampli 10 Ghz

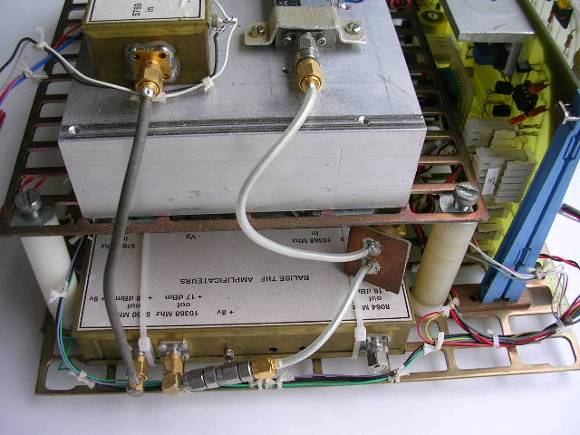

Filtre 10 Ghz en sortie de multiplicateurs







Multiplicateurs 24 Ghz et ampli 24 Ghz

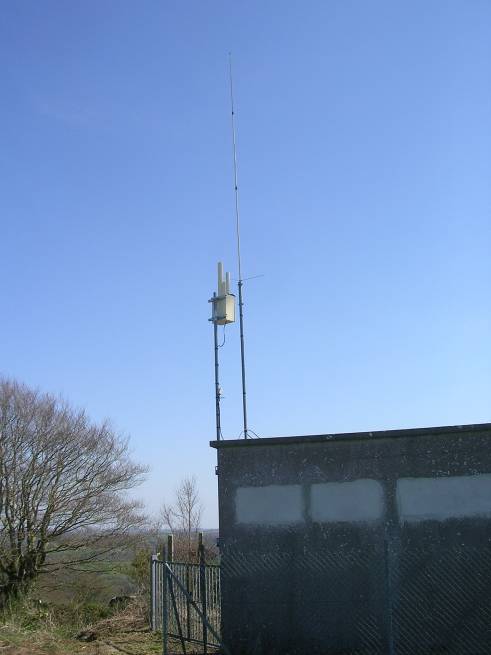

Ré-installation le 8 Février 2008

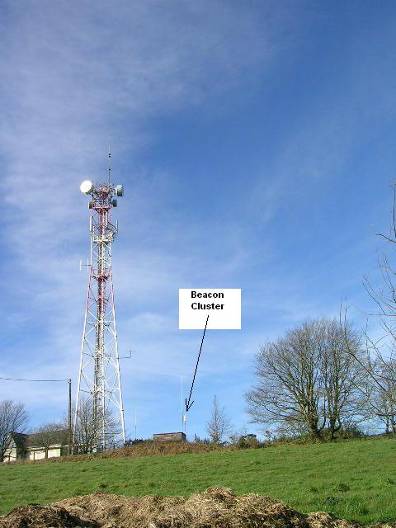

Vue direction Nord Ouest ( G4ALY )

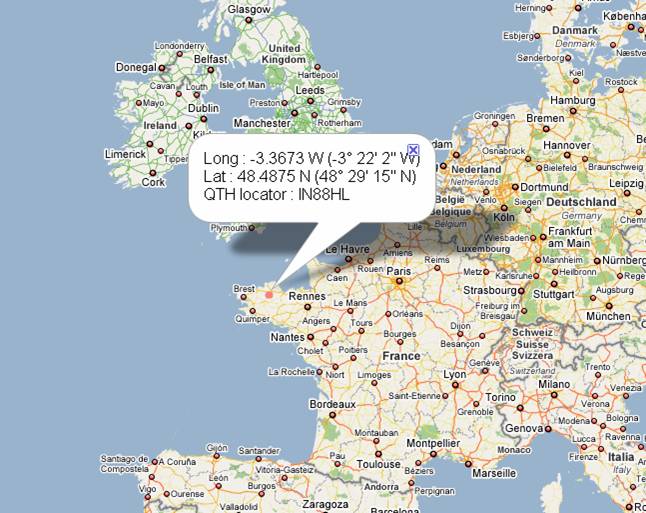

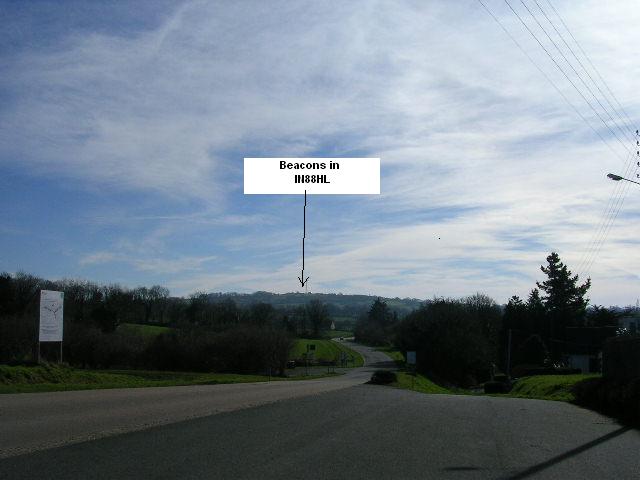

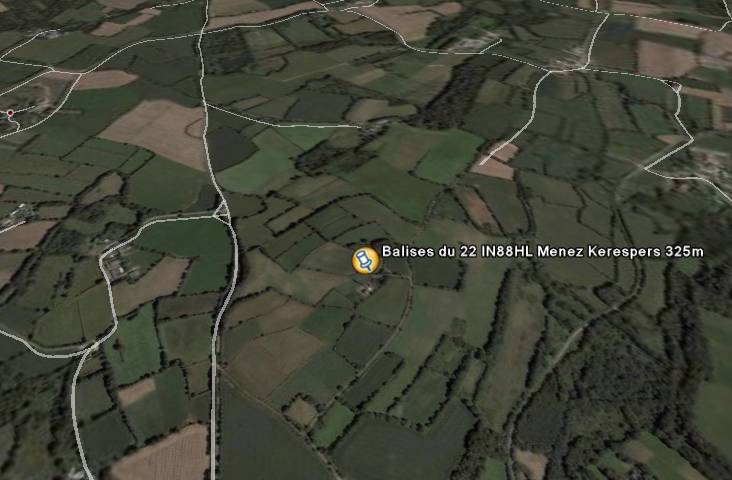

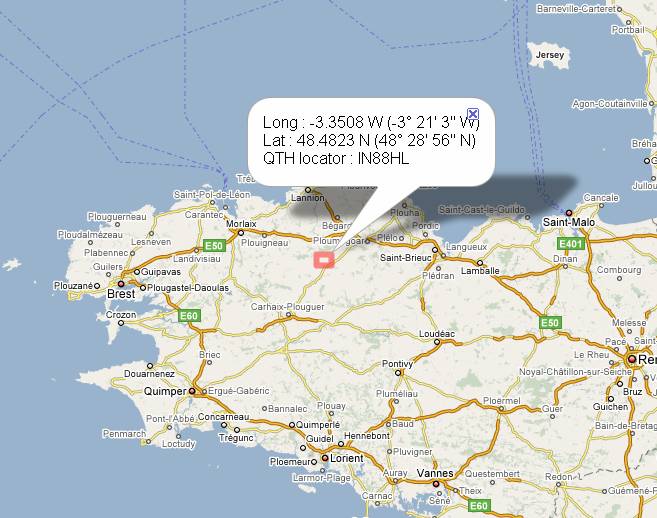

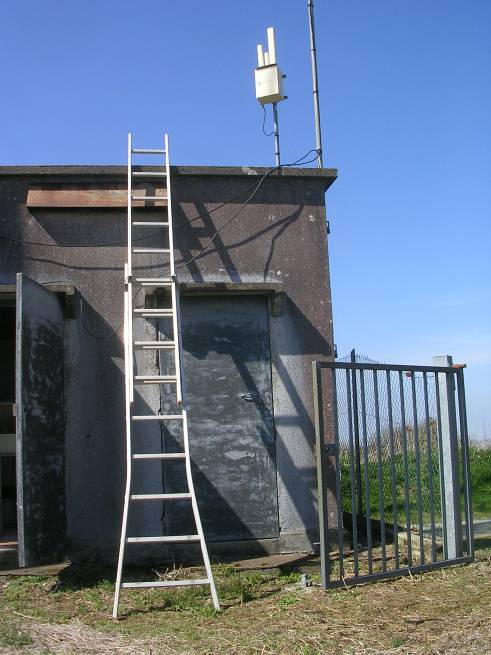

Site IN88HL – Vue de Plougonver

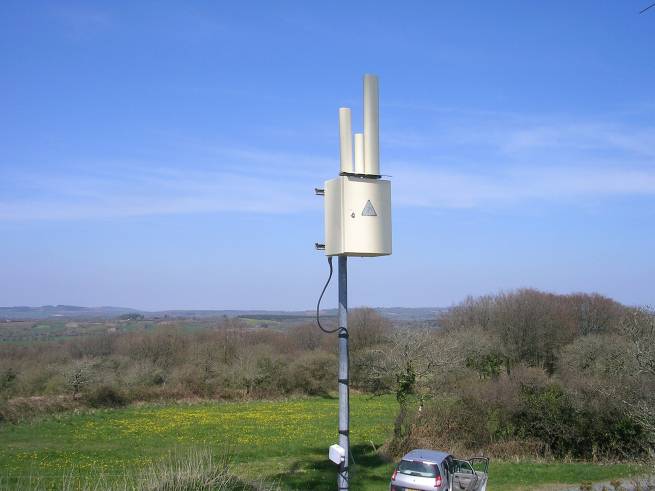

Ré-installation avec ses nouveaux indicatifs le 20 Avril 2010

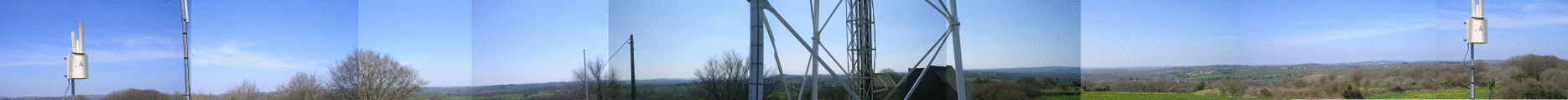

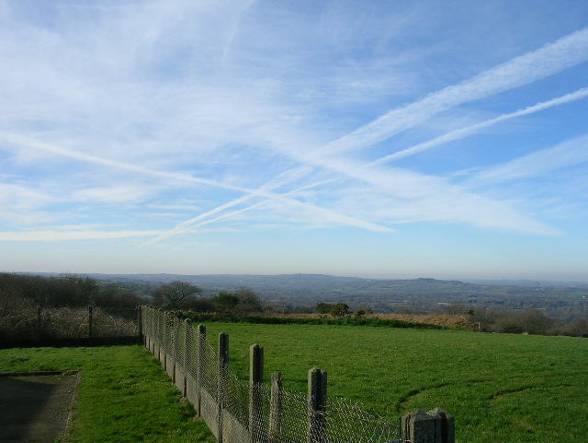

Panorama de la vue de la balise

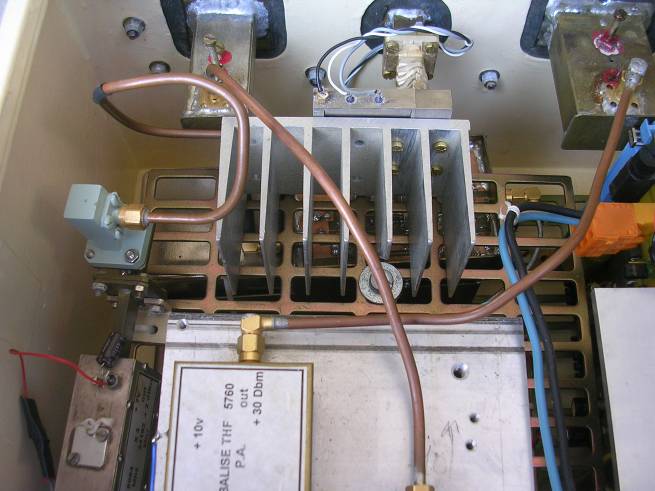

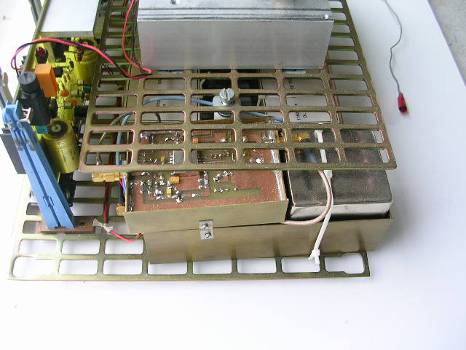

La balise à cœur ouvert

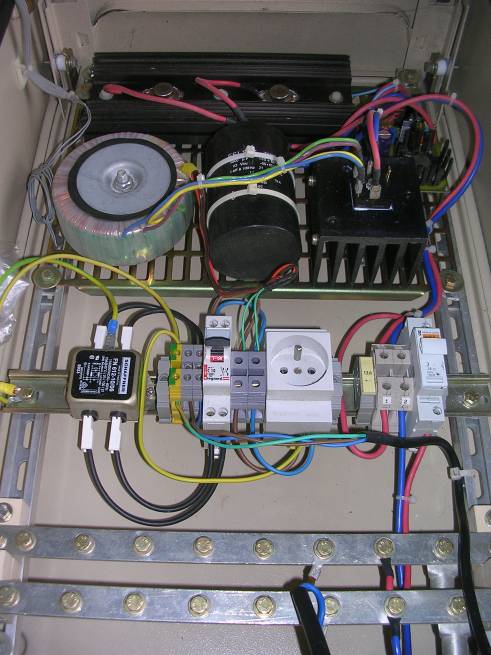

L’alimentation 220V – 12V de la balise

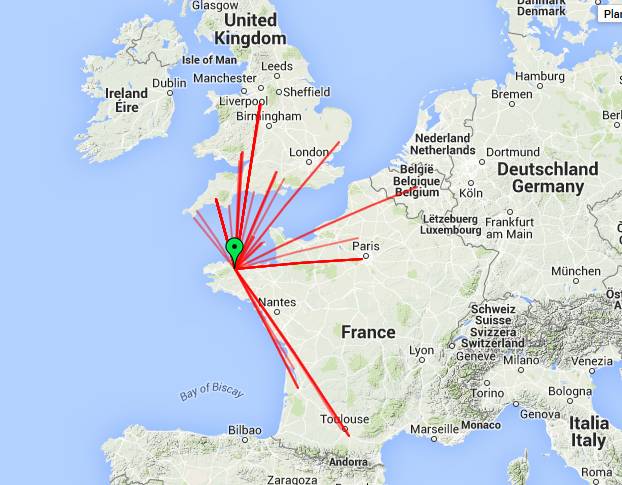

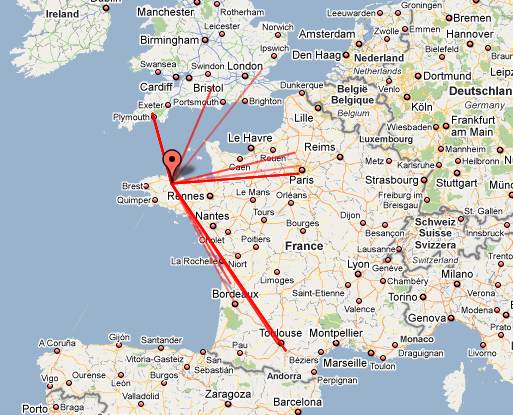

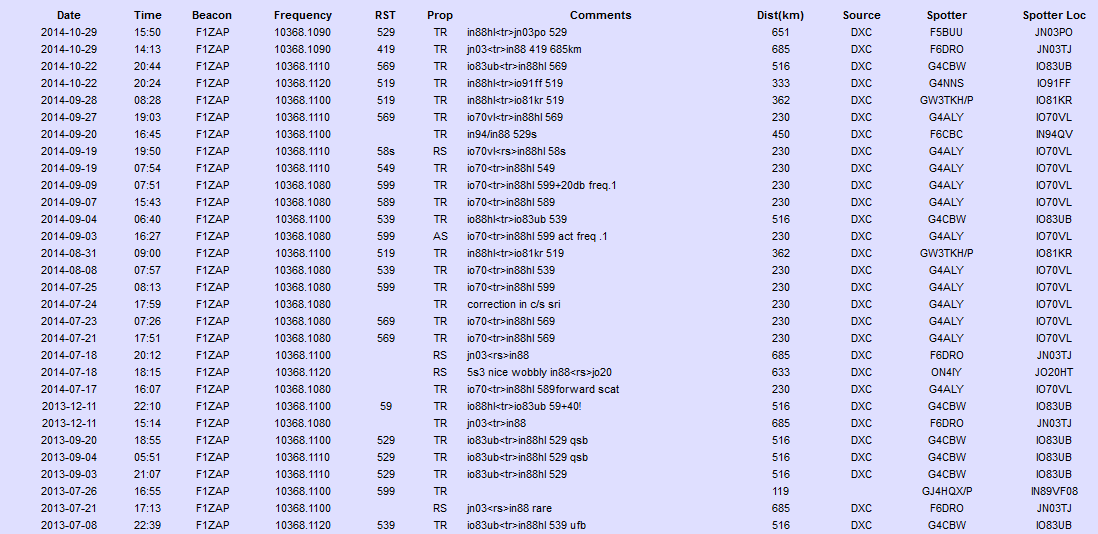

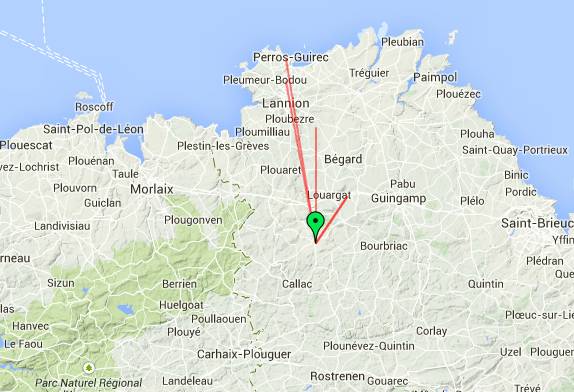

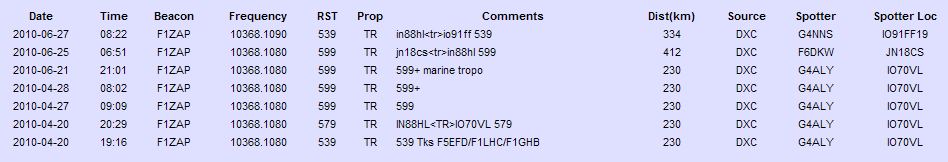

Les balises sur BEACONSPOT.eu ( Mise à jour 28/12/2014 )



http://www.beaconspot.eu/home.php





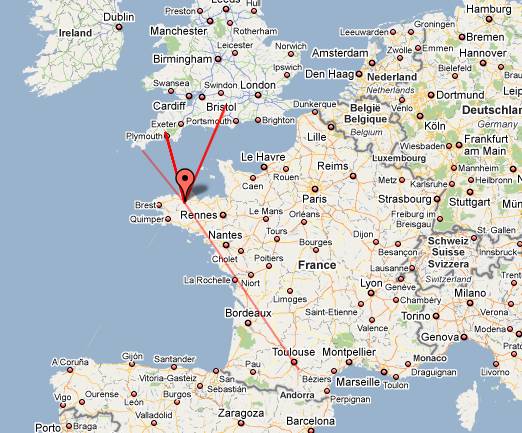

Spots de F1ZAO



DX 633 km





Last spots





First spots

















Spots de F1ZAP



DX 633 km





Last spots







First spots

















Spots de F1ZAQ

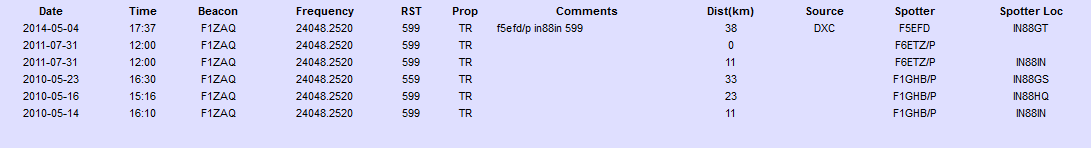

Enregistrement de F1ZAQ par F1GHB le 16/05/2010



F1ZAQ_IN88HQ.wav









ARCHIVES

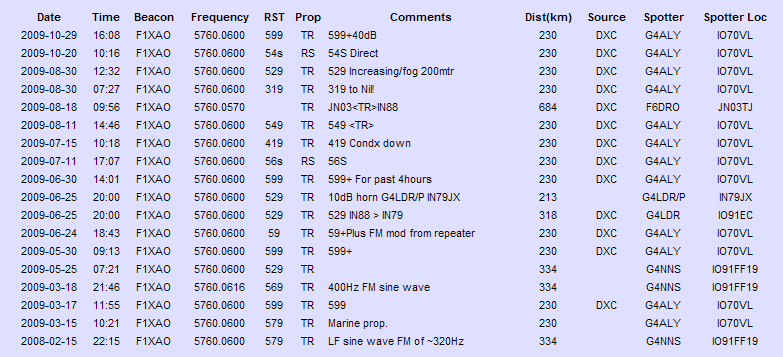

Spots de F1XAO











Spots de F1XAP

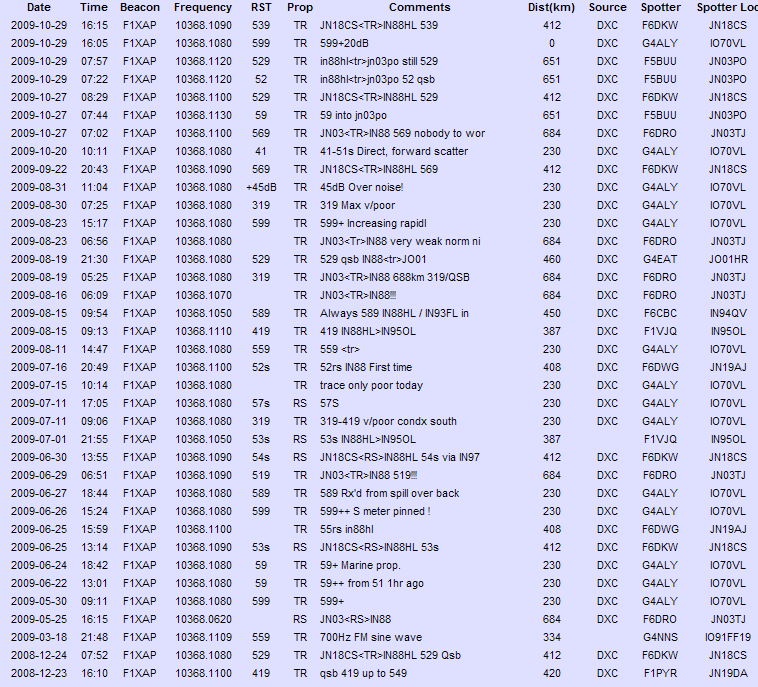

Enregistrement de F1XAP par F6DKW le 23/12/2008 ( 412 Km )



F1XAP_B.mp3  ( merci Claude F9OE )



Enregistrement de F1XAP par F1RJ le 29/10/2009 ( 399 Km )



F1RJ_XAP.wav  ( merci Claude F9OE )



























PROJET DE BALISE 47 GHZ
