LA BALISE VHF DE LANNION
F5ZSF
( Ex F3THF et FX3THF )

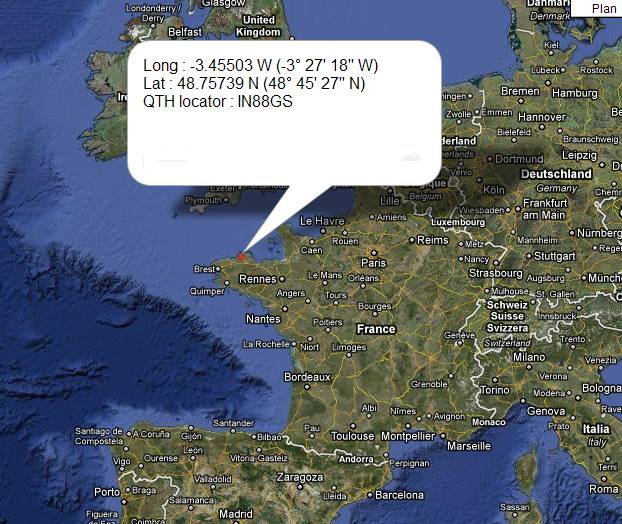

Position de la balise

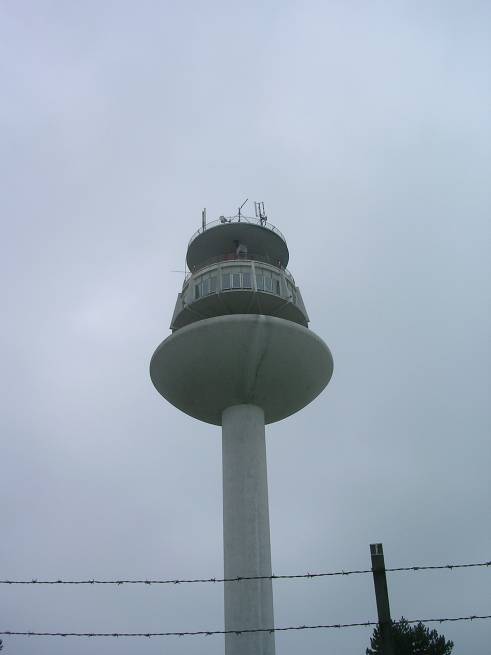

La balise est installée sur la tour hertzienne France Télécom ( incluant un
château d’eau )

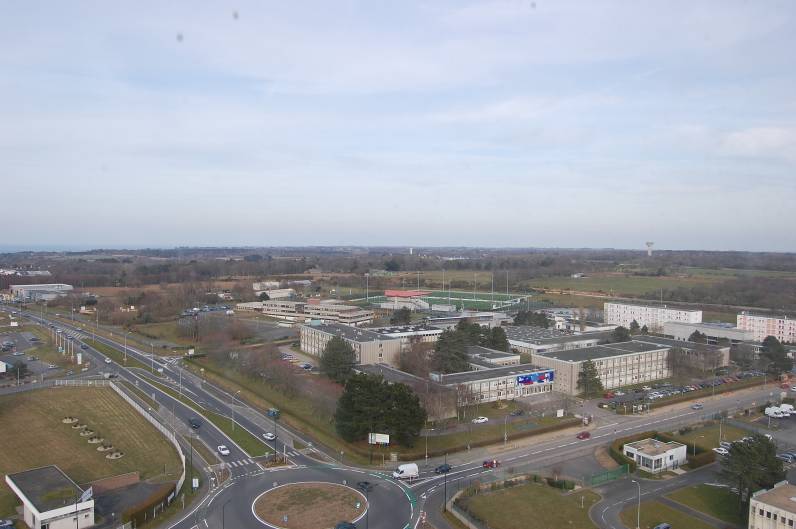

Vue direction Est depuis la salle des équipements
1 – ORIGINE
Historique
Extrait de http://www.uft.net/f2vx/france/France-16.pdf
En septembre 1967, nouveau succès à porter au
crédit des équipes du REF : l'administration des PTT, qui ne manque jamais
d'étudier avec bienveillance les demandes que nous formulons, vient de nous
accorder l'indicatif "F3THF" pour la 1ère balise THF française, en
cours d'installation au centre de Lannion, en Bretagne... (éditorial F3FA-Radio
REF.10/1967). La balise doit fonctionner sur
144.010, pour l'étude des couches sporadiques E. Une équipe, composée de F8TD -
F8VF - F2FO - F8SH - F9ND, est chargée de sa réalisation

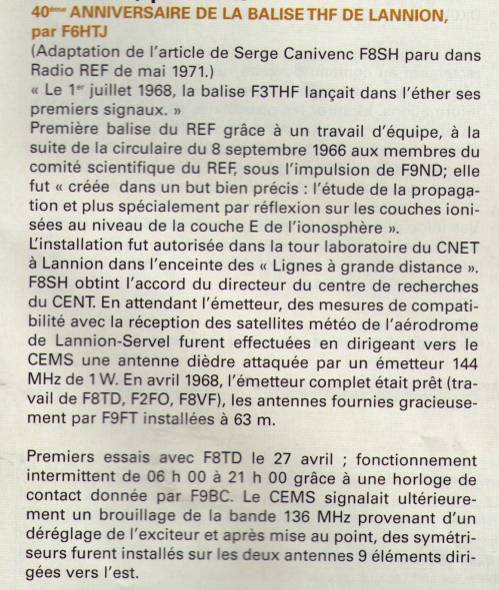

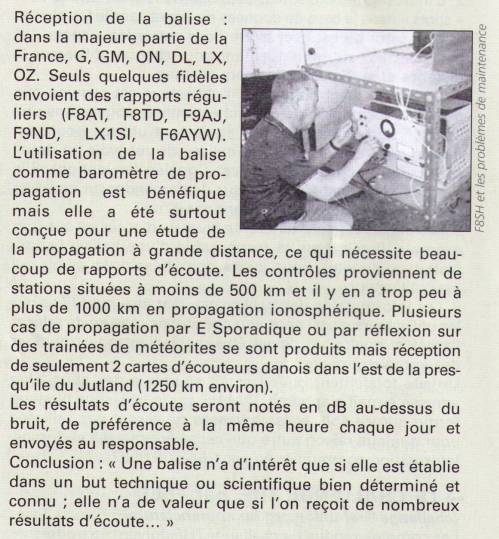

Extrait de Radio REF de Juillet Août 2008 ( Article paru
à l’occasion du 40ième anniversaire de la balise de Lannion ) . Merci à F9OE,
F6HTJ et F6ETI.
2 – CARACTERISTIQUES TECHNIQUES
Puissance en sortie : 5W
Environ 12 ou 15m de KX4
Environ 2 à 2,5W sur l'antenne 9 éléments Tonna .
3 - PHOTOS

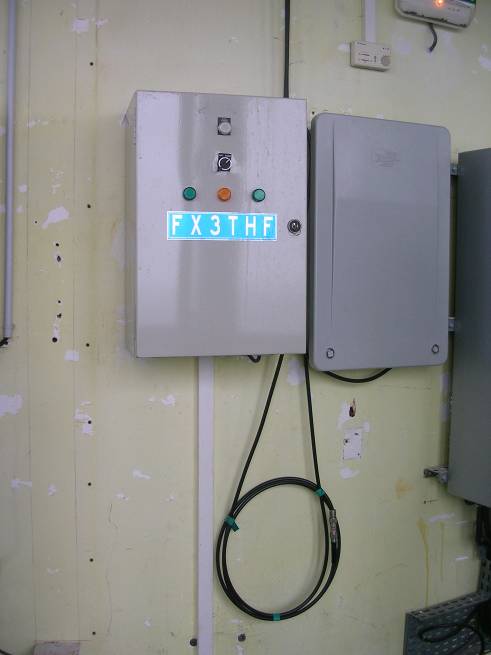

FX3THF
L’émetteur VHF

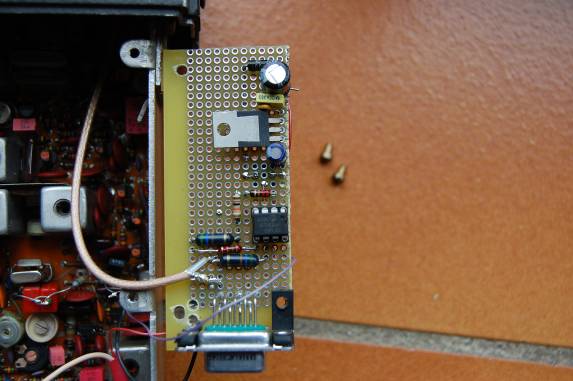

et le générateur d’indicatif

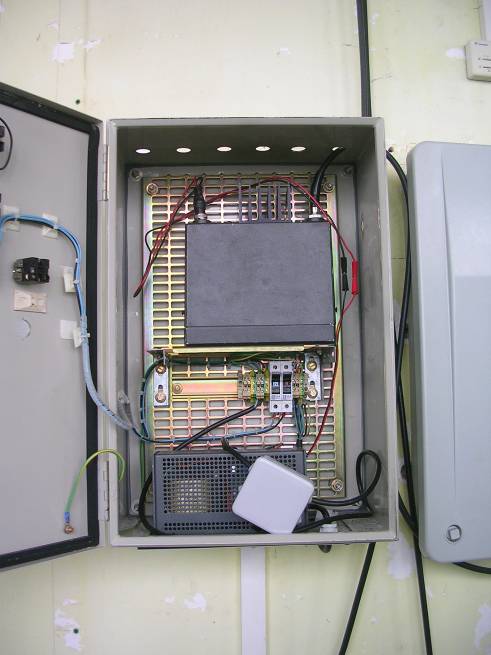

L’armoire
contenant l’émetteur et l’alimentation
L’antenne VHF
Antenne balise
Local balise
4 – MAINTENANCE et FONCTIONNEMENT
Changement d’indicatif
Message transmis :
F5ZSF ex
F3THF IN88GS suivi d’une porteuse d’une quinzaine de
secondes
5 – SPOTS
Last
news !!
De : f6htj <f6htj@aol.com>
A: F5EFD <F5EFD@aol.com>; f5jgw <f5jgw@orange.fr>; f6eti <f6eti@wanadoo.fr>; f9oe <f9oe@wanadoo.fr>
Envoyé le : Me, 27 Fév 2013 10:41
Sujet : DX balise Lannion F5ZSF
Bonjour à tous; infos dx cluster :
SQ8ISS 144409.0
F5ZSF
57 1647 17
Feb France
Réception tropo depuis
Merci pour la maintenance.
73 de Michel F6HTJ
http://www.ref-union.org/index.php?option=com_content&view=article&id=700&Itemid=435

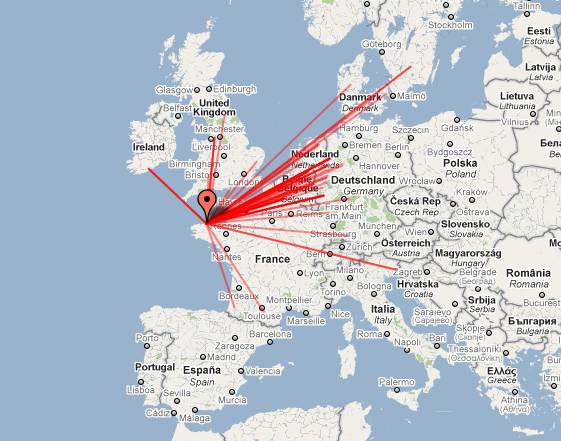

Extrait de beaconspot.eu (http://www.beaconspot.eu/
)

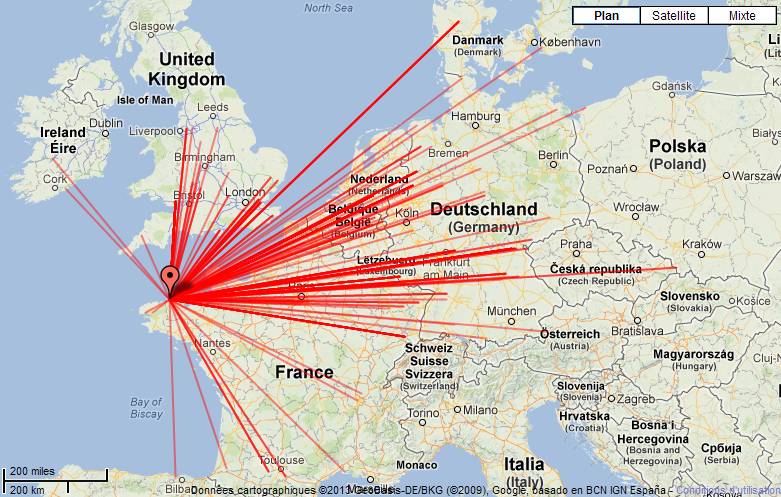

DX de FX3THF entre le 16/07/2009 et le 19/02/2010
SM7GVF
locator JO77GA for an ODX of 1509km
Extrait de beaconspot.eu (http://www.beaconspot.eu/
)

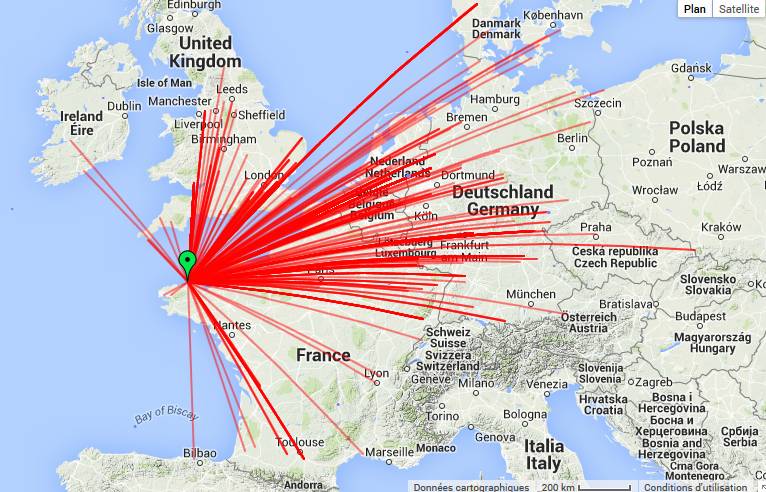

DX de F5ZSF entre le 15/04/2010 et le 27/02/2013
Extrait du site beaconspot.eu le 26/12/2014
CREATION LE 20 Février 2010
MISE
A JOUR LE :
26/12/2014
