Transverter 122 Ghz
Le seul
matériel disponible facilement est la description du transverter 122Ghz de
DC0DA qui est dans la continuité des TRVT de DB6NT pour les bandes millimétriques .
Sur le site
de DB6NT :
http://www.kuhne-electronic.de/english/pcbs.htm
Aller sur
120 Ghz :
Transverter system for 122 GHz Download
3 types de
PCBs chez DB6NT :
-
Mixer
avec Fol à 40 Ghz
-
Multiplicateur
à varactor avec F-OL-in dans les 40 Ghz
-
Multiplicateur
à varactor avec F-OL-in autour de24 Ghz
La
fréquence du TRVT définie par DC0DA est de 122,25024
Ghz ( La
fréquence du quartz est de 105,995 Mhz ) , pourquoi ne pas poursuivre sur cette
fréquence…
105,995 Mhz x 1152
= 122,10624 Ghz
122,10624 Ghz + 144
Mhz = 122,25024 Ghz

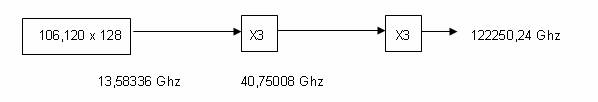

La chaîne
de multiplication sera donc :
La partie
OL jusqu’à 13 Ghz sera réalisée avec une ″ brick ″ 13 Ghz
achetée sur Ebay :
Pour le
multiplicateur x3 de 13 Ghz vers 38 Ghz : Modules
CELERITEK de W0EOM
Pour une balise , la chaîne de multiplication se fera vers 40
Ghz :
Le multi
sera également un module W0EOM ( ou autres ) dispo à
38/40 Ghz , le multiplicateur final restant à déterminer ( pas critique pour
une balise locale , un varactor d’ampli paramétrique par exemple )
