MULTIPLICATEUR 14GHZ

( TRANSVERTER 134 GHZ )









Ce sont des modules achetés sur Ebay ( vendeur Edgartech ) pour se simplifier le travail . Il est bien sur possible d’utiliser des multiplicateurs à GaAs Fets ( surtout que les transistors 14 Ghz , qui ne descendent pas sur 10 Ghz , ne sont pas très recherchés )







         Multiplicateur par 4

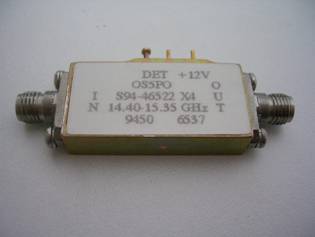

Multi Milliwave OS5PO S94-46522  14,4 à 15,35 Ghz





Specs Milliwave

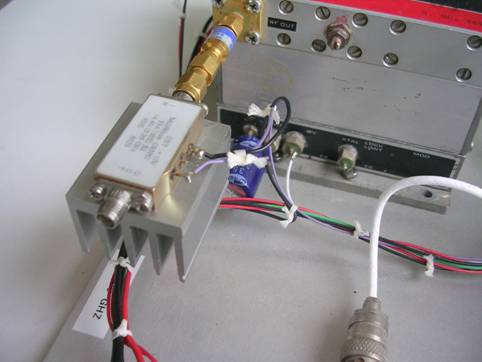

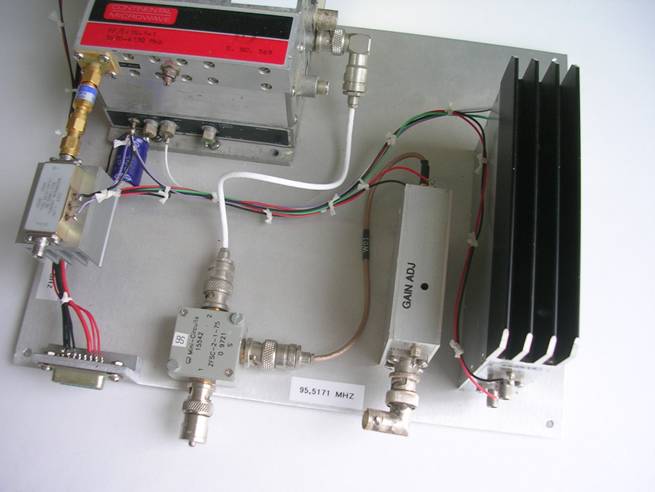

                                                                                      Multiplicateur X 4 monté en sortie de la Brick 3 Ghz



Le multiplicateur a été équipé d’un petit radiateur













Le modèle récupéré a besoin d’une alimentation en +10V et non +12V  ( voir chapitre Annexe )

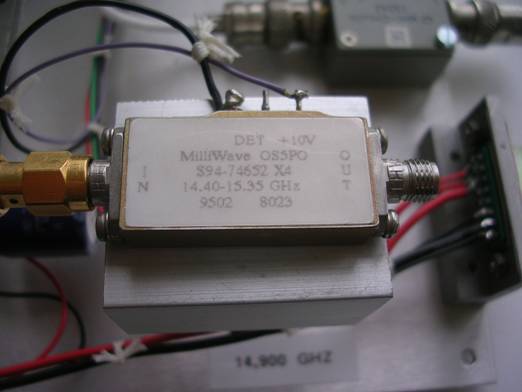

Multi Milliwave OS5PO S94-74652  14,4 à 15,35 Ghz



Essais :



            Le multi est précédé d’un atténuateur de 6 dB ( La brick 3 Ghz sort 15,5 dBm et la plage d’entrée du multiplicateur est de +7 à +15 dBm )













Essais à venir

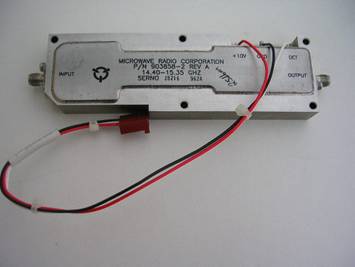

Autre modèle chez le même vendeur ( pour une balise par exemple )









Specs Celeritek











            Des modèles encore disponibles chez edgartech sur Ebay











Input: 3.44 - 3.69 GHz -- +7 to +15 dBm                                                          Input: 3.60 - 3.84 GHz -- +7 to +15 dBm

Output: 13.79 - 14.74 GHz -- +8 dBm Min -- +12dBm Max                           Output: 14.40 - 15.35 GHz -- +25 dBm Minimum

DC Power: 10 Volts -- 400 mA Max                                                                 DC Power: 10 Volts

Detector: 1.0 to 1.5 Volts Out at rated power
