MODIFICATION DES ALIMENTATIONS

MODIFYING POWER SUPPLY

ATSN 7001044 HSTNS-PR01

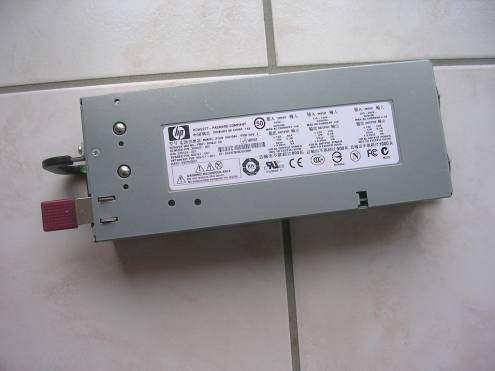

Les alimentations de serveurs HP MODEL : ATSN 7001044 SERIE : HSTNS-PR01 délivrant 82A sous 12V ( Maximum 1000W – Sous secteur 230V ) sont réglables en tension et peuvent être ajuster jusqu’à 13,8V

Voir : https://pa0fri.home.xs4all.nl/Diversen/DPS-800GB%20A%20Server%20sypply/DPS-800GB%20A%20PSU%20eng.htm

Elles sont aussi facilement modifiables pour isoler le -12V de la masse sans retirer la terre secteur afin de pouvoir les mettre en série. Voici comment procéder :

Sonner entre le -12V et le capot, vous devez trouver une continuité :

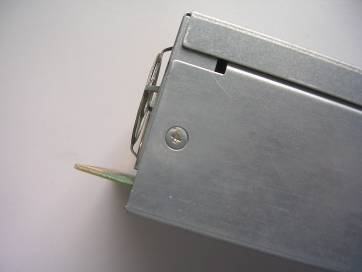

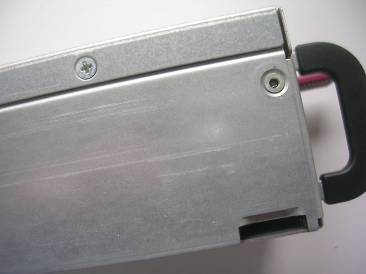

Retirer les 3 vis du capot supérieur et les 2 vis sur les côtés près des ventilateurs

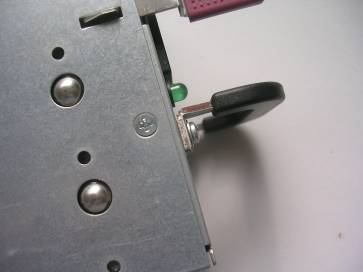

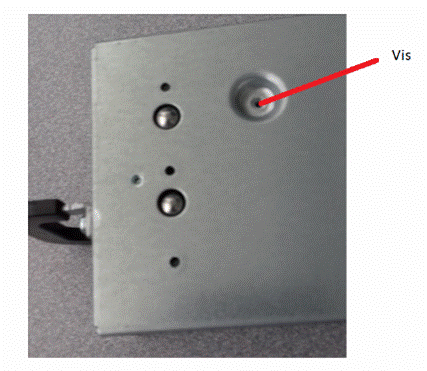

Vis sur le dessus Une vis capot de chaque côté Une vis ventilateur de chaque côté

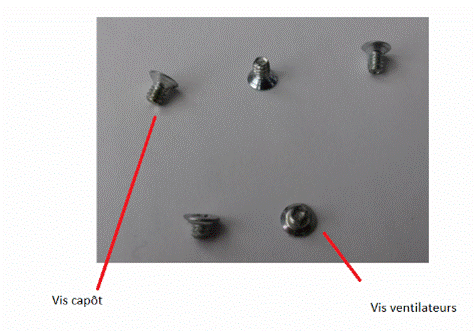

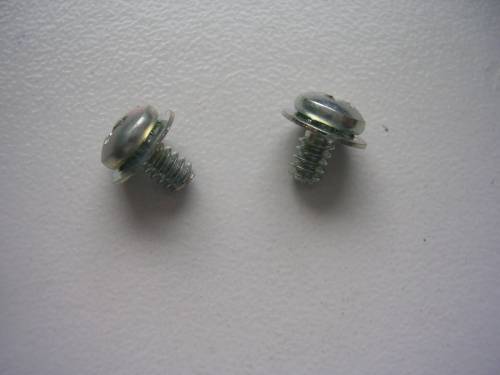

Attention , les 2 vis côté ventilateurs sont plus courtes que les autres ( bien les réserver )

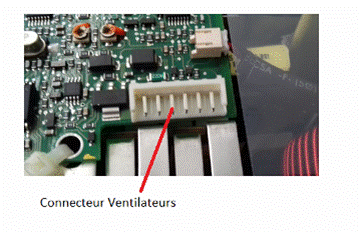

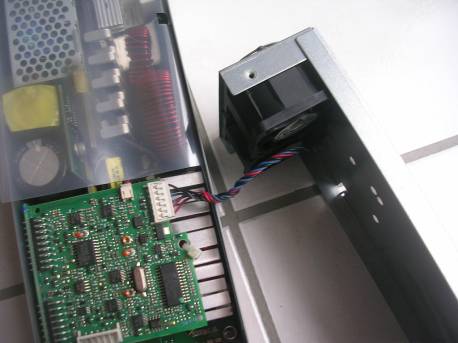

Soulever délicatement le capot ( avec les ventilateurs ) et déconnecter le connecteur ventilateur de la platine :

Retirer totalement le capot de l’alimentation

Capot Bloc sans capot :

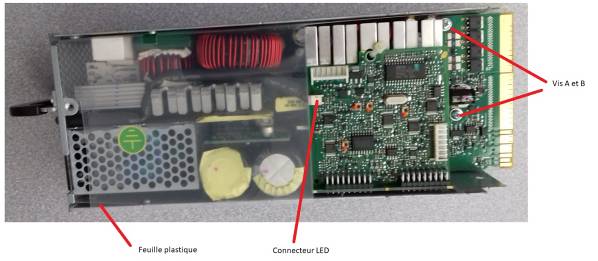

Retirer maintenant les 2 vis A et B de fixation de la platine à l’arrière

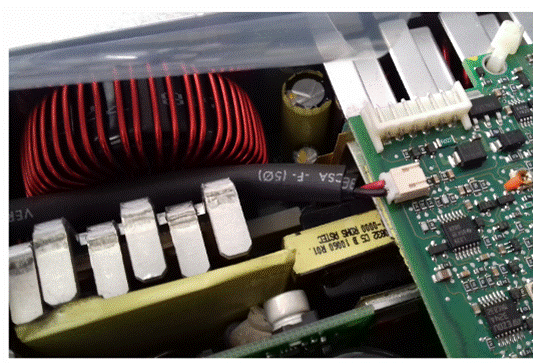

Soulever la feuille plastique et déconnecter le connecteur de la LED de face avant

Soulever le cordon LED et retirer les 2 vis C et D de fixation de la platine

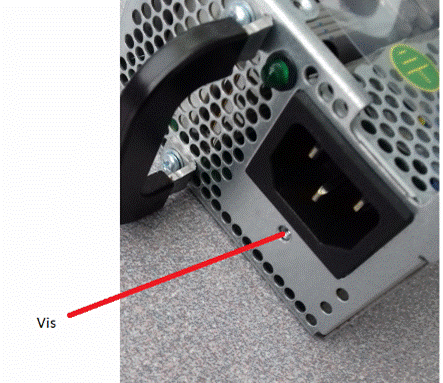

Retirer les 2 vis du filtre secteur ( ce sont ces 2 vis qui relie la broche de terre à au capot métallique )., d’abord la vis de fixation du capot inférieur

Et enfin retirer la vis de fixation du filtre secteur en face avant

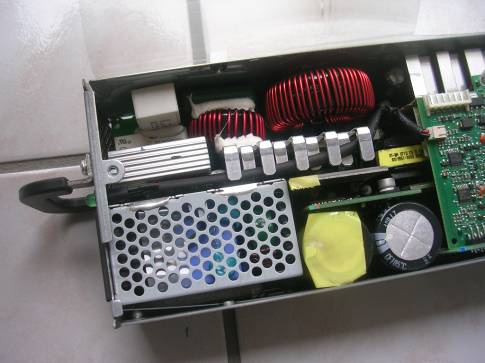

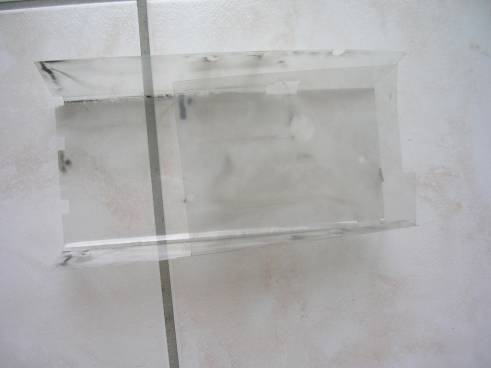

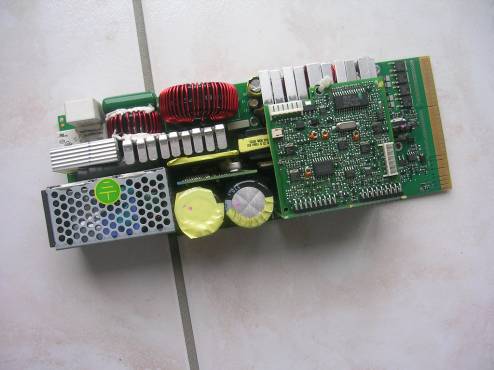

Retirer alors la platine du capot en la tirant délicatement vers l’arrière puis retirer la feuille de plastique isolante

Capot

Note : Les entretoises ont une hauteur d’environ 5,4mm

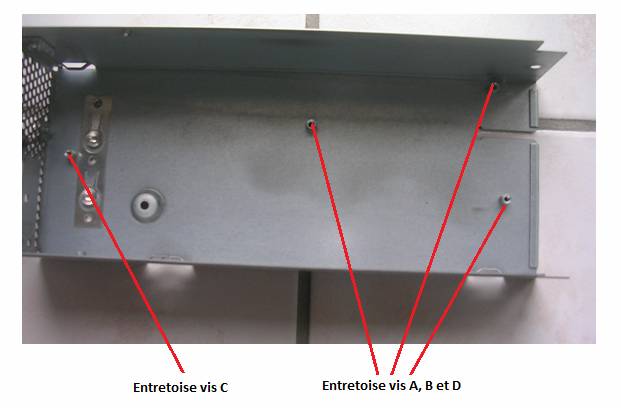

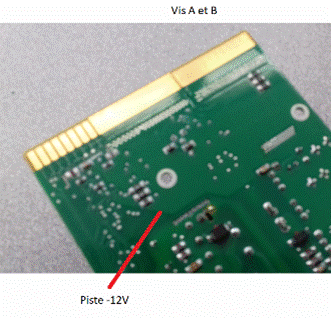

Sur la platine on peut voir que les vis A, B et D relient le -12V à la masse métallique via des entretoises fixées sur le capot

La vis C n’est pas connectée au -12V

Les trous permettent de mettre des vis M3 ou M2,5

Il faut maintenant pouvoir isoler le -12V de la platine tout en laissant le raccordement de la terre au boitier métallique

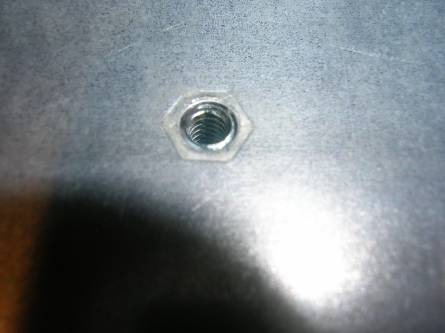

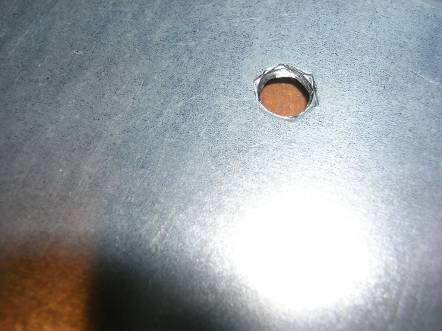

Retirer les entretoises métalliques fixées au boitier en perçant par l’extérieur à l’aide d’un foret de 4mm , percer doucement et à un moment l’entretoise part . Ebavurer si besoin.

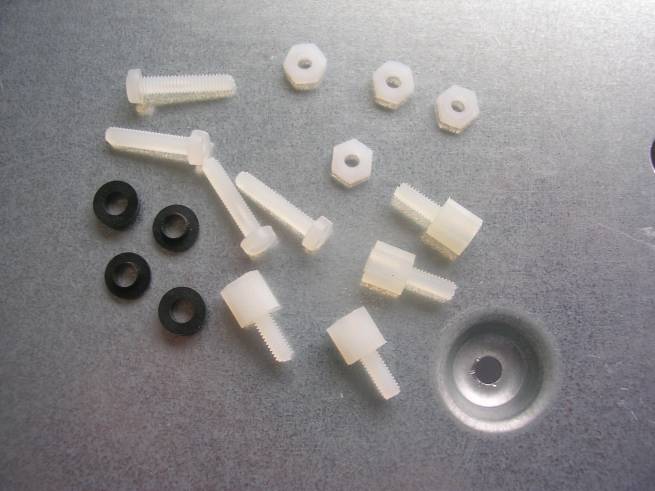

Il est maintenant nécessaire d’utiliser des entretoises nylon taraudées . J’ai trouvé sur Amazon un modèle de 5 mm de haut en M2,5.

En ajoutant un canon isolant pour rattraper les 0,4 mm manquant ( c’est un peu du luxe ) des vis M2,5 L= 12 et des écrous M2,5 ( Farnell ) , il est maintenant possible de remonter la platine en isolant le -12V du boîtier.

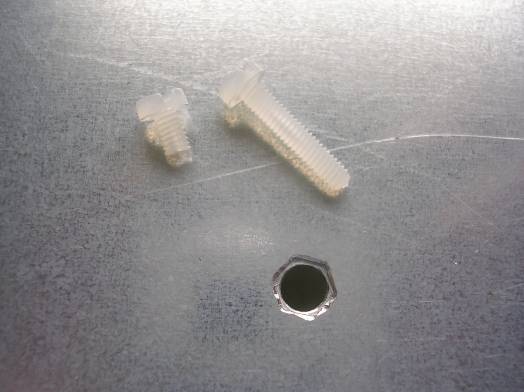

Couper les vis à 5mm

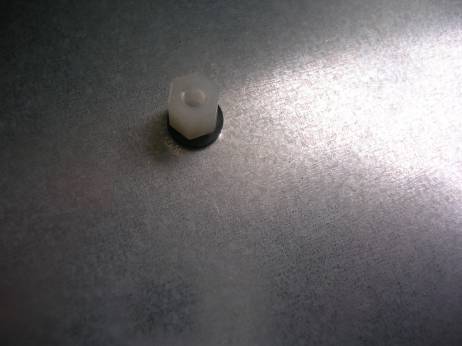

Monter les 4 entretoises avec les 4 canons isolant et les 4 écrous

Remettre le plastique isolant , réinsérer la platine dans le capot et remettre les 2 vis du filtre secteur.

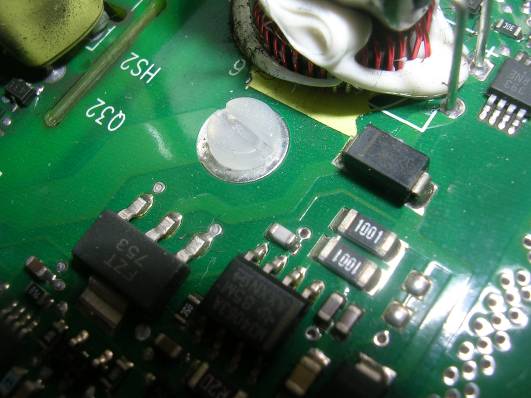

Fixer la platine sur les nouvelles entretoises avec les 4 vis nylon M 2,5 coupées à 5 mm La mise en place des vis nylon difficile d’accès est facilitée en utilisant un petit bout de scotch sur le tournevis

Rebrancher le cordon 2 points de la LED.

Remettre le capot supérieur en rebranchant d’abord le connecteur ventilateur.

Remettre en place les 2 petites vis ventilateurs.

Remettre en place les 3 vis un peu plus longues du capot.

Sonner entre entre le -12V et le capot , cela ne doit plus sonner.

Mise à jour :02/04/2019
