TRVT 5,7 GHZ

OL 117 MHz à partir d’un OCXO 13MHz

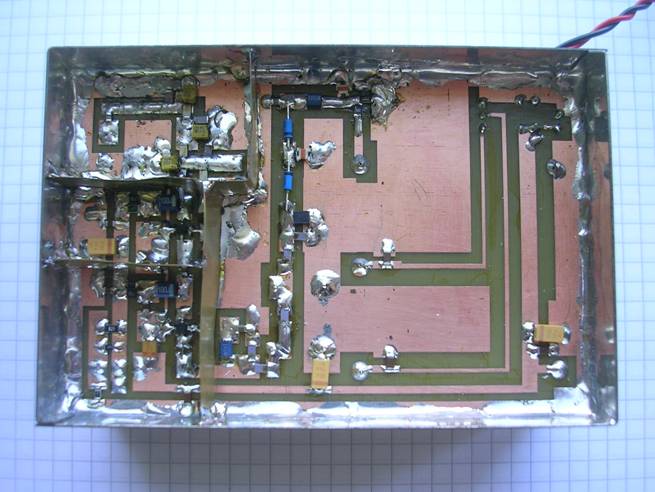

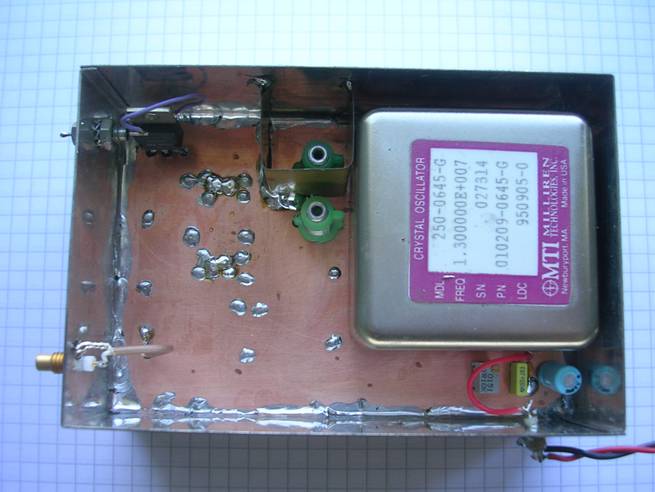

Vue d’ensemble

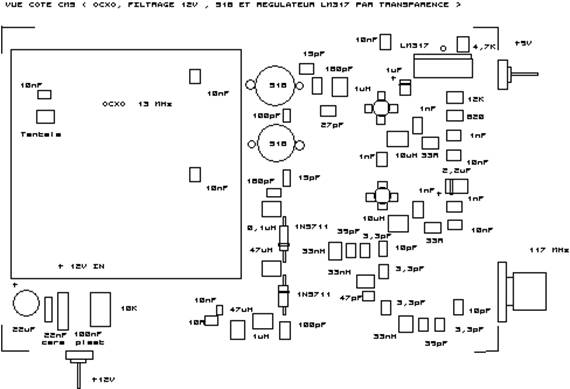

Implantation

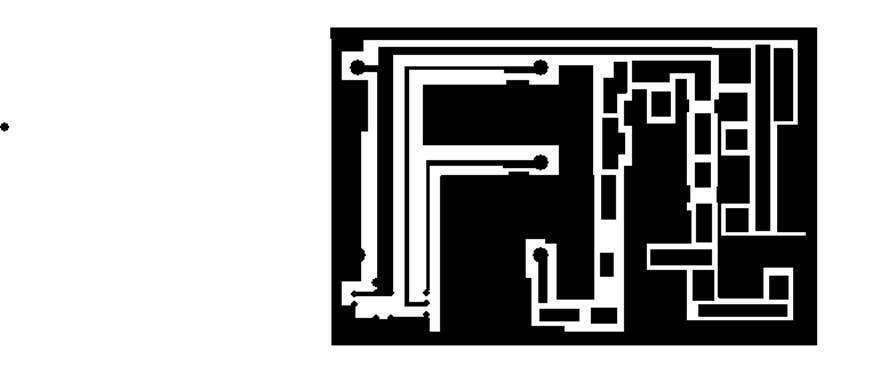

PCB

Multiplicateur à diode

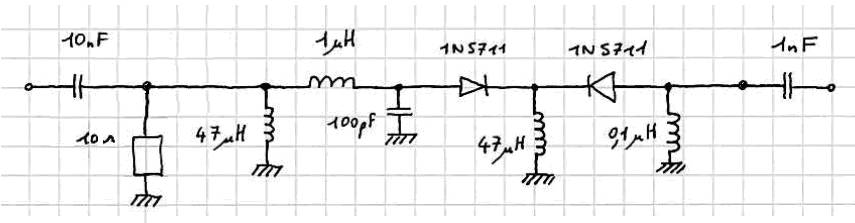

Schéma

Performances

Entrée 13 Mhz + 13 dBm

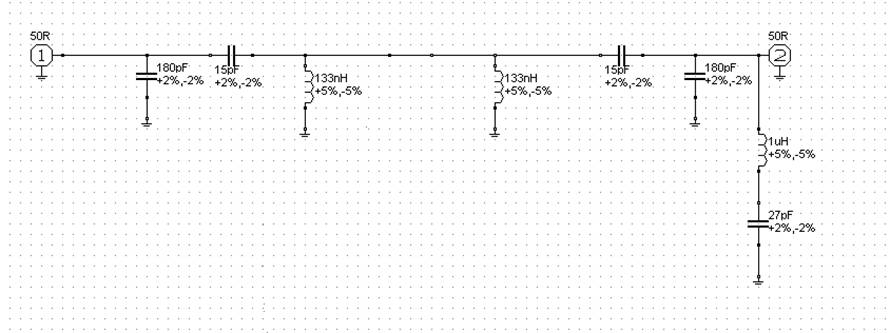

Filtre

Les 2 selfs sont des TOKO S18 vert ajustables

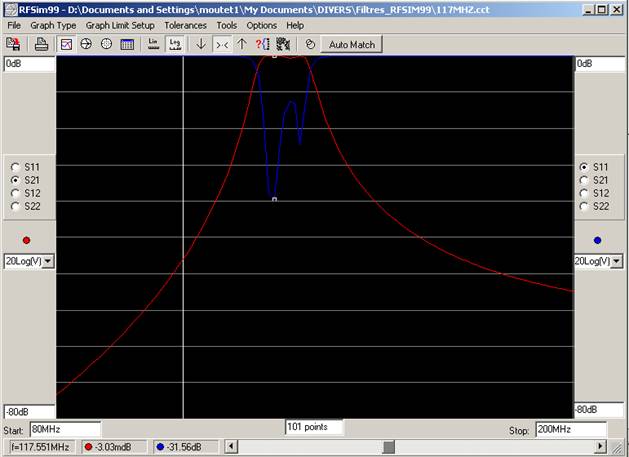

Simulation RFSim

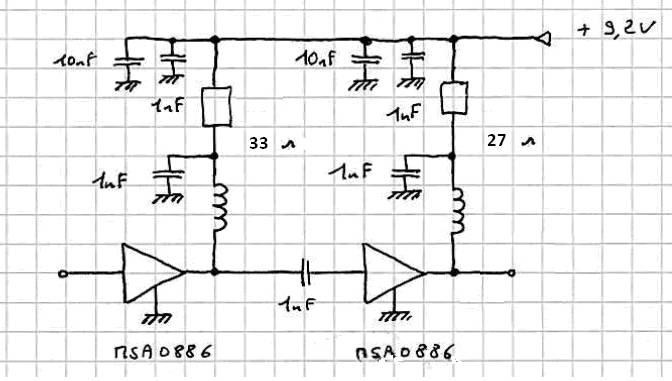

Amplis MMIC

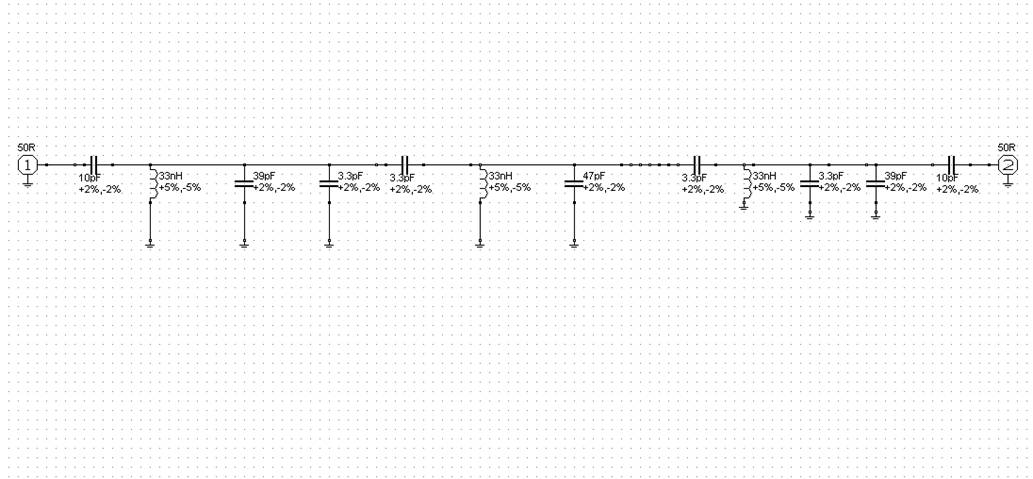

Filtre de sortie

Simulation RFSim

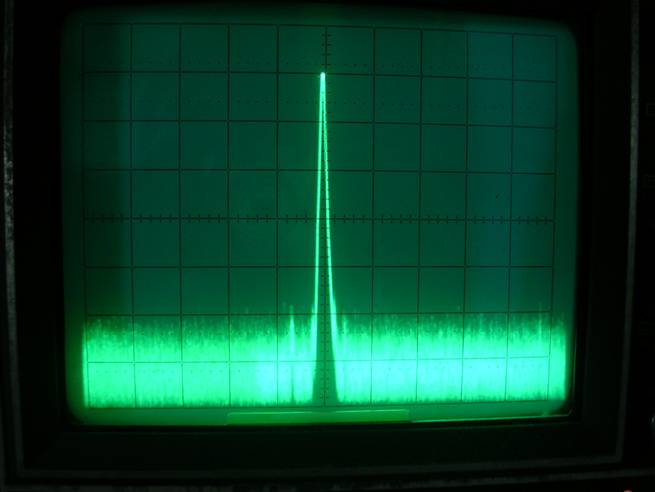

Signal en sortie : 0dBm

BW 20MHz/div Amp 10dB/div

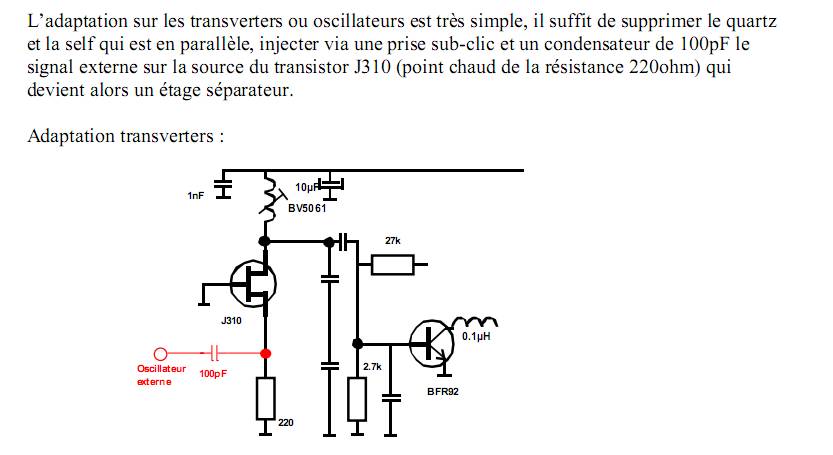

Adaptation TRVT ( F1JGP ) :
