PA 24GHz JA8CMY

Copyright JA8CMY

Merci à Dom F6DRO , JA4BLC et JA8CMY pour les informations et l’autorisation de les publier

Ampli unitaire – Pout = 5 à 6W

Le PCB fait 0.245mm d’épaisseur avec un Er=2.17.

Coupleur de sortie version 2 x TGA 4915

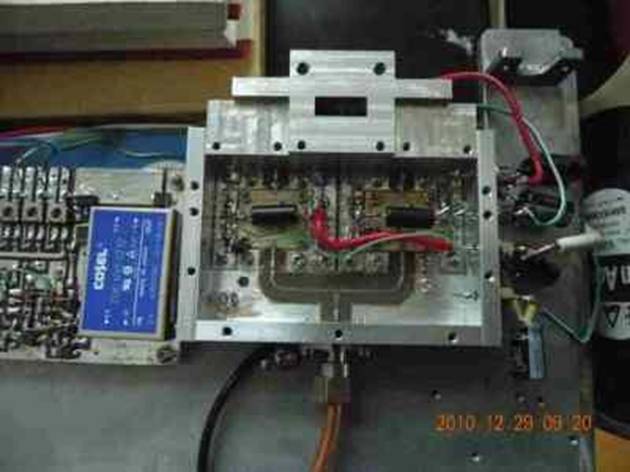

Ampli 2 x TGA4915

Notes de JA8CMY :

Le TGA a besoin de : Vd=6V,Ids=4.2A

L’alimentation de l’amplificateur est réalisée avec Vds=6.8V Ids=4.2A pour augmenter la puissance de sortie
Quand la RF est injectée, Ids=7A.

La dissipation est TRES importante et la puissance de sortie diminue si la température du TGA augmente.

Utilisation de feuille de graphite en remplacement de la graisse silicone ( 4 fois plus conductrice thermique que le cuivre) :

http://industrial.panasonic.com/www-ctlg/ctlg/qAYA0000_WW.html

Détails

Schémas

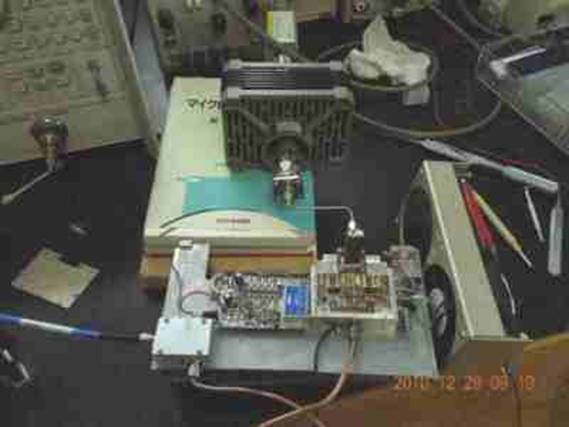

Ampli 2 x TGA4915 en test – Pout =11,5 W

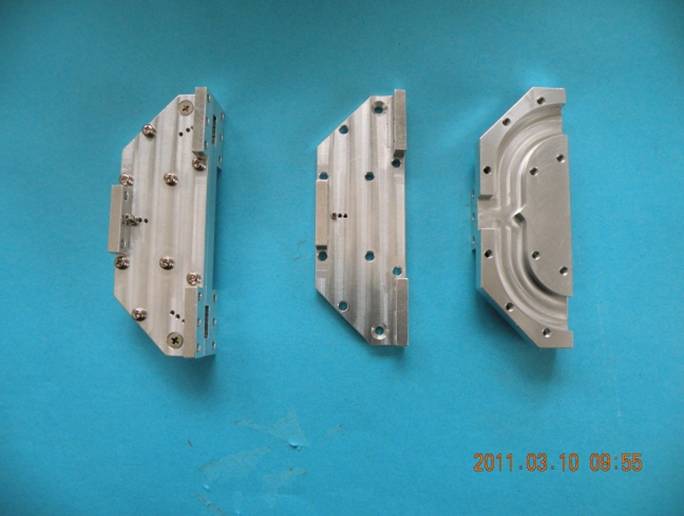

Coupleur pour 2 amplis de 2 x TGA 4915

Ampli 4 x TGA4915

Ampli 4 x TGA4915 en test

Pout = 22,38W !

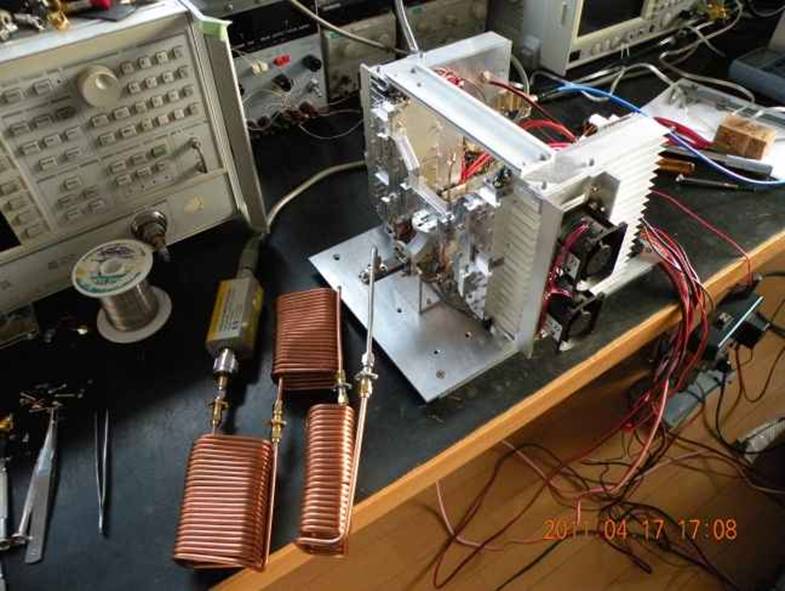

Ampli 8 x TGA4915 en test

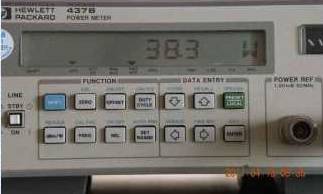

Pout = 38,3W !!!!

Notes :

La résistance de  100 ohms dans le Wilkinson d’entrée est une 1608 classique, d’après JA8CMY , elle n’est pas critique.

JA8CMY a essayé l’ approche de DB6NT avec un Wilkinson en sortie mais suite aux pertes engendrées , il est passé en version guide ,

plus facilement adaptable avec quelques vis, qu’un coupleur stripline ;

Mise à jour le : 2 Septembre 2012
