TRVT 5,7 GHZ

Séquenceur

Généralités

Séquencement TX-RX

Sur la base d’articles déjà publiés [1], [2], [3]

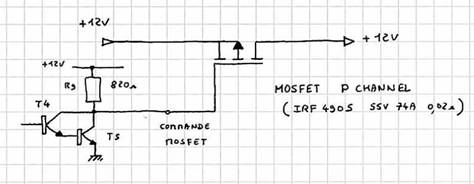

Sortie de commande TX vers MOSFET

Permettant de gérer, avec un ou plusieurs MOSFET, de la commutation de forte intensité

Sortie -12V

D’après une idée de F1JGP sur son séquenceur avec un LT1054

Pour relais coaxial 24/28V

Visualisation états TX-RX

LEDs CMS sur PCB

Sorties LEDs pour face avant TRVT

Schéma

Sorties Relais Sortie FET

Séquence

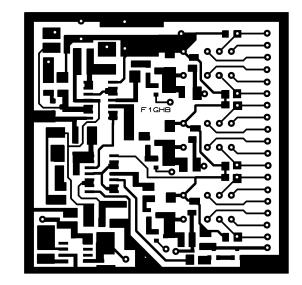

PCB ( Pour boitier schubert 55x55 )

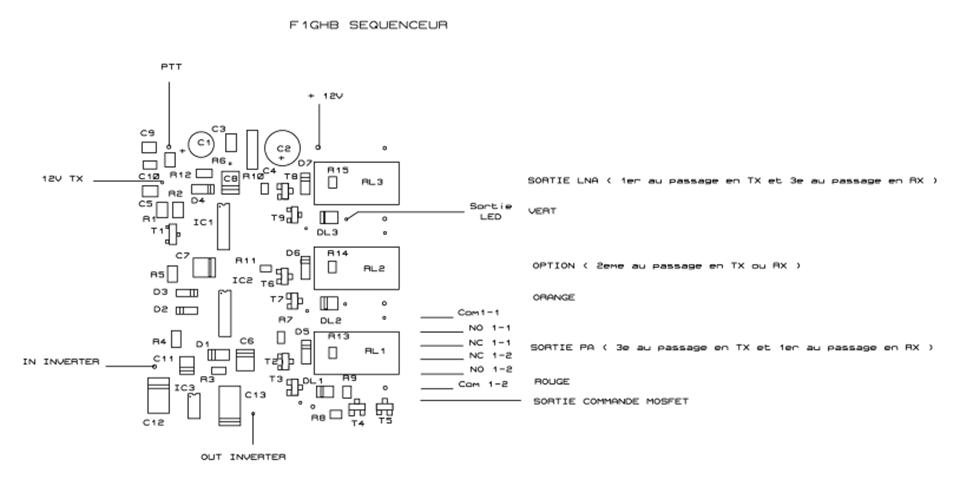

Implantation ( vue côté cuivre – C1 , C4 et RL1 à RL3 vus par transparence )

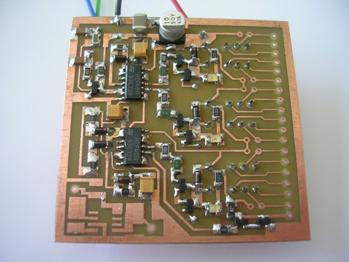

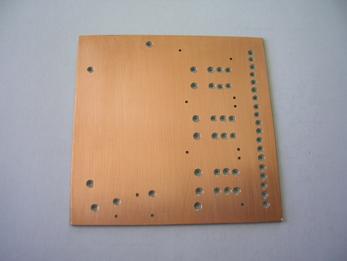

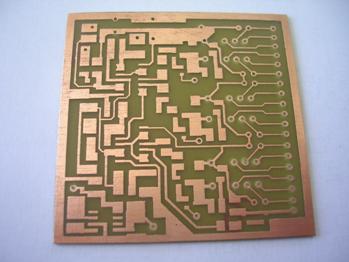

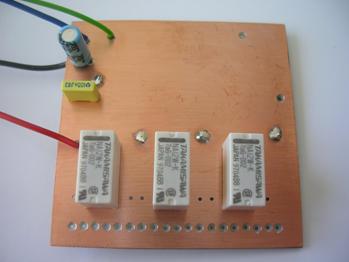

Photos proto

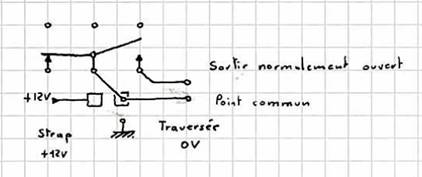

Utilisation relais monostable 50A ( commutation PA ) ZETTLER AZ2501P1-1A-12DW [6]

Références

[1] Séquenceur F1GHB- Proceeding CJ 1997 page 116 et 119

[2] Séquenceur F1HRU- Proceeding CJ 2001 page 44

[3] Séquenceur F5AUW- Proceeding CJ 2001 page 49

[4] Séquenceur F1JGP

[5] Data Sheet LT1054 Linear Technology
