STATION FIXE
CONSTRUCTION DU PYLONE
Ayant
pu récupérer 2 tronçons de pylône de

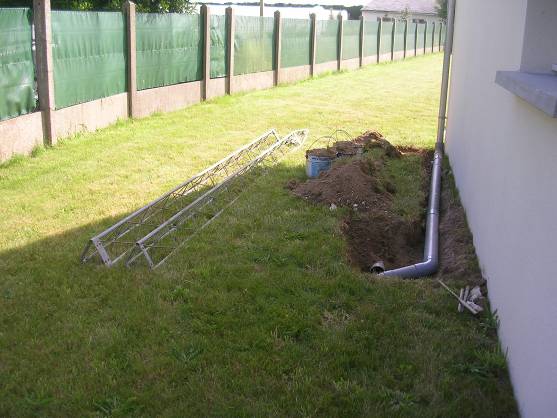

Les premiers
coups de pioche pour le socle

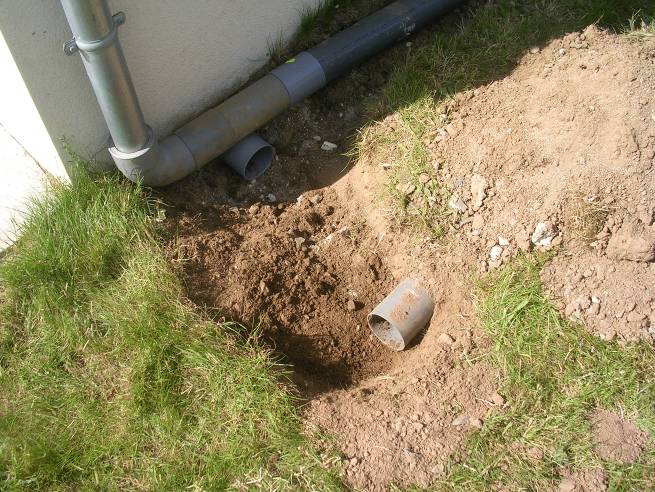

Pas de chance ,
je tombe sur un tuyau d’évacuation des eaux de pluie, il faut faire une
dérivation

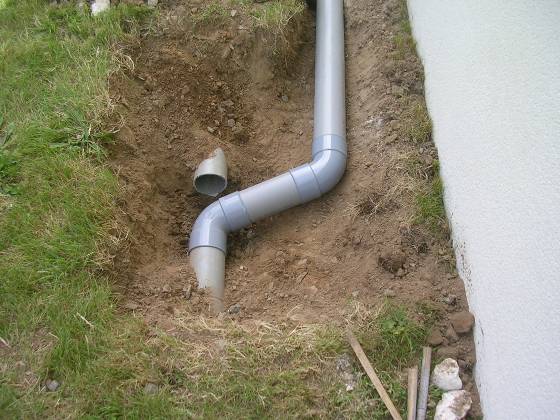

Le tuyau
d’évacuation est réutilisé pour le passage des câbles vers le QRA ( un passage
avait été prévu lors des fondations )

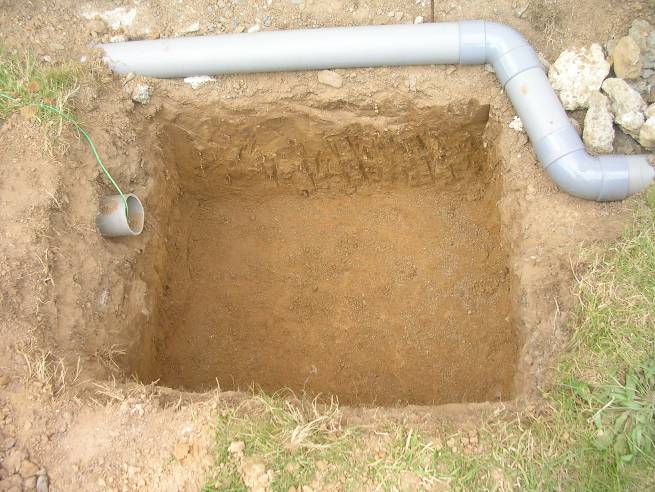

Le trou après
quelques coups de pioche….

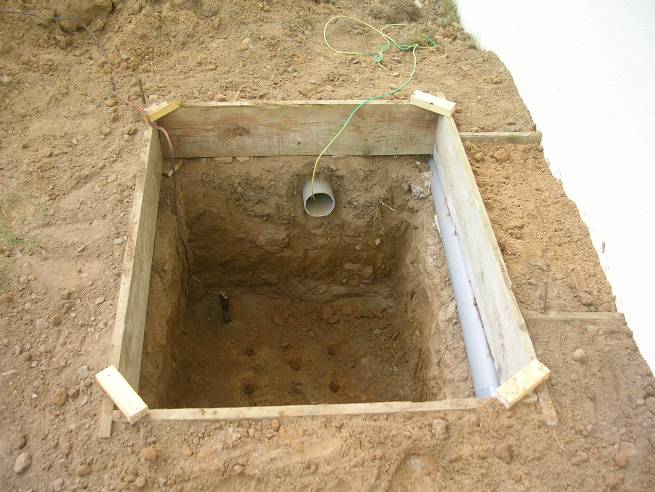

Le coffrage et
le piquet de terre ( à gauche )

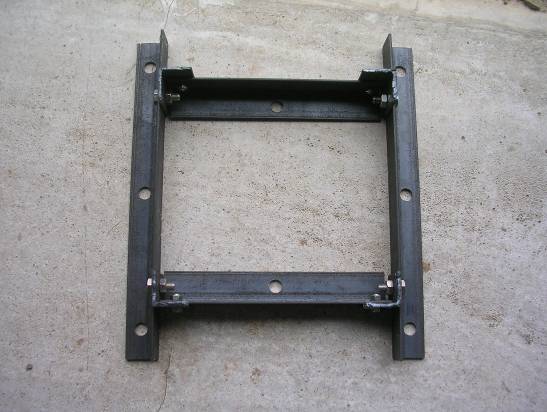

Gabarit de la base du pied du pylône basculant La
chaise ( 8 tiges filetées M16 bloquées dans de la cornière de 35 x 35 )

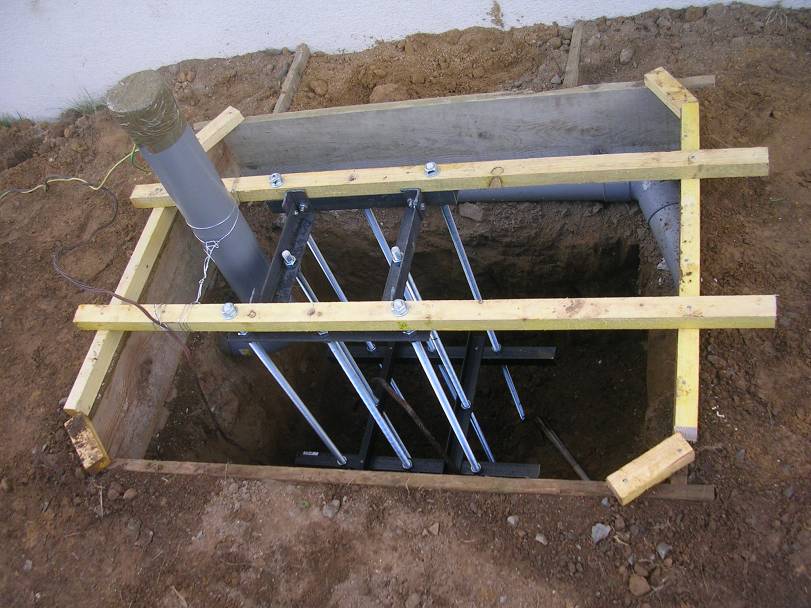

La chaise fixée
en place avec la conduite PVC pour les câbles , reste plus qu’à couler le
béton…

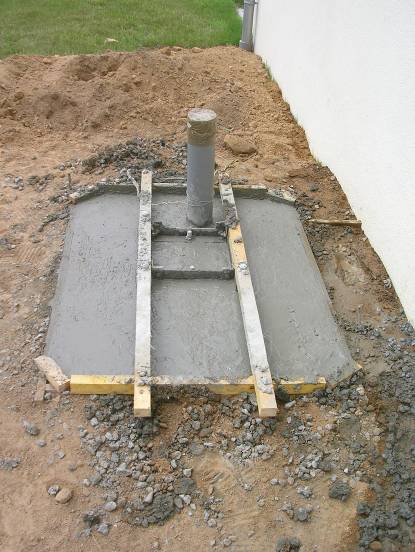

Après quelques
brouettes… le socle est coulé

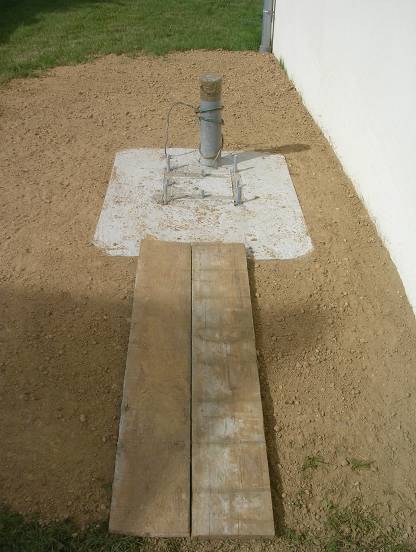

Nettoyage du site une fois sec

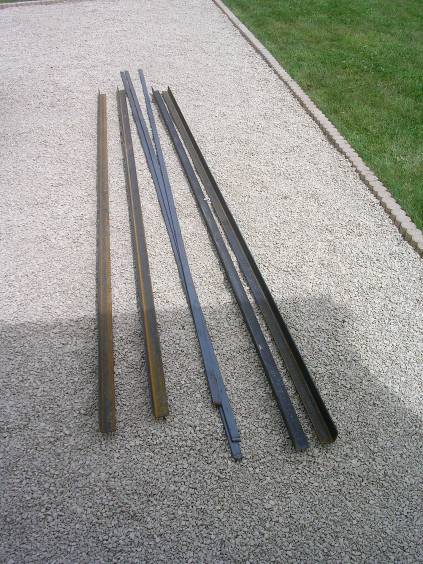

Les éléments pour la
réalisation du pied

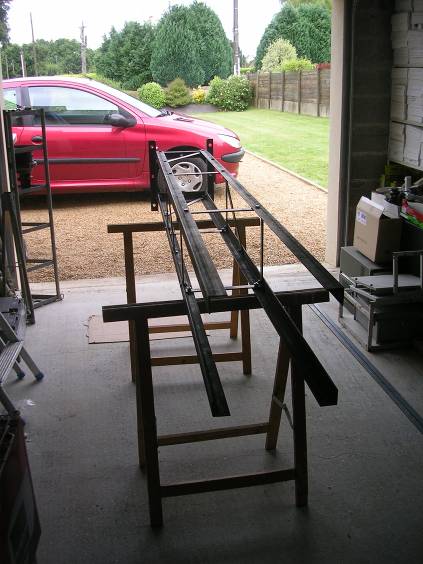

Démarrage de la construction du pied
Cornière
40x40x4 Fer plat 25x5 assemblage M8 , fixation M10

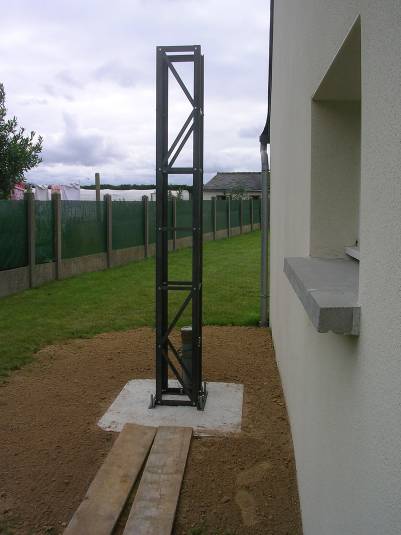

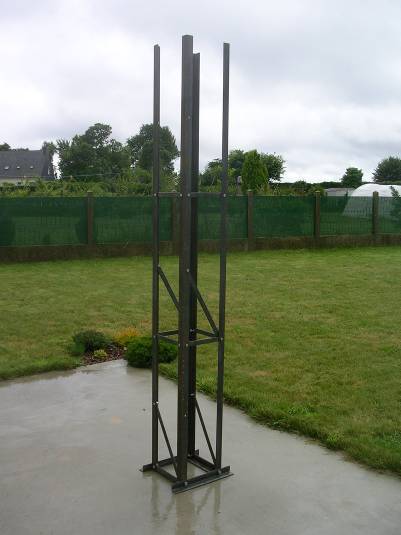

Essai de verticalité La
structure est quasi terminée
Premiers essais

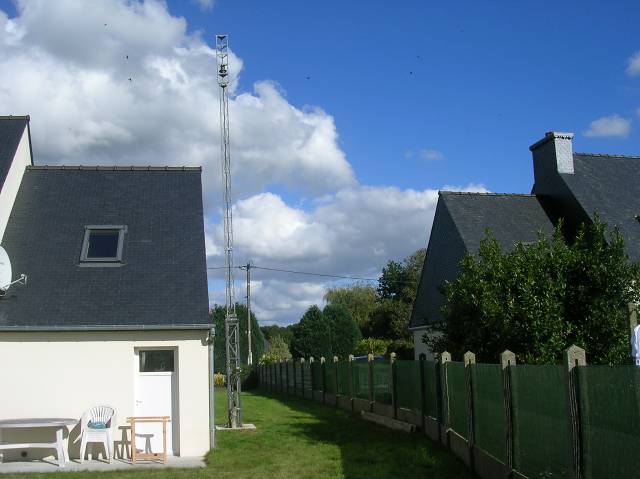

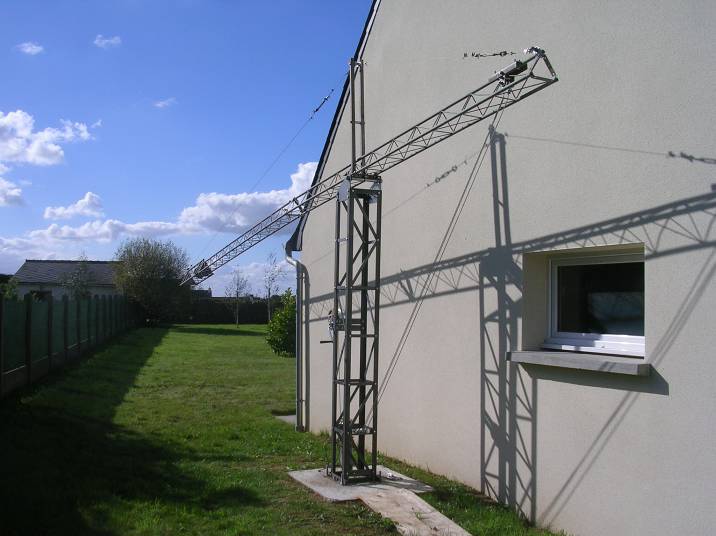

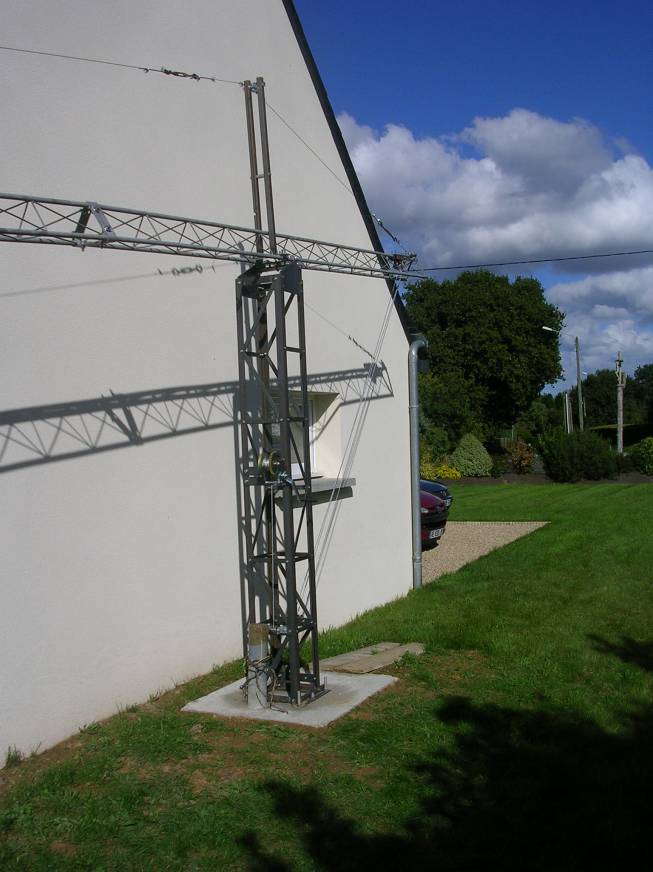

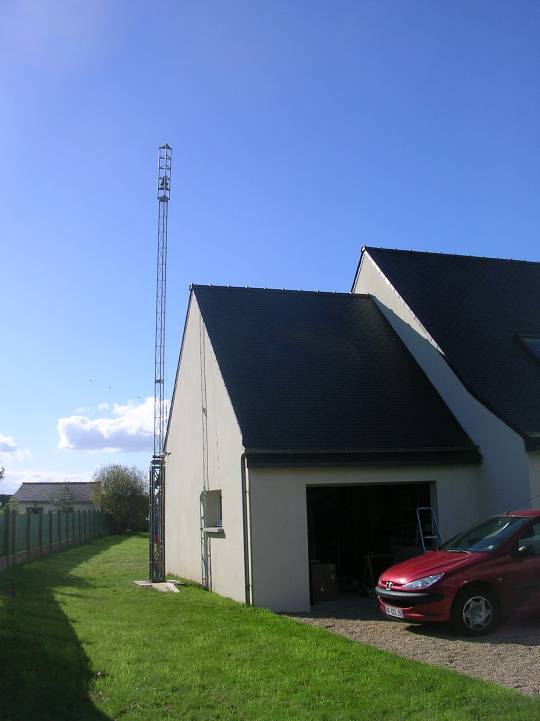

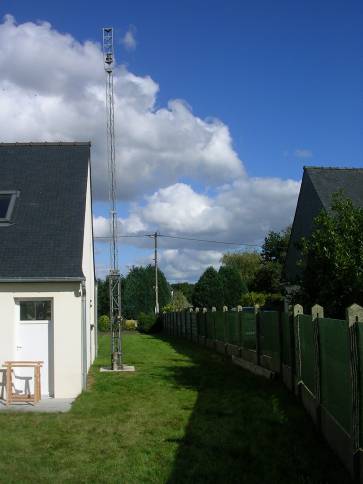

Le pylône
dressé pour la première fois
L’ensemble a
été entièrement galvanisé à chaud ( 1,6 Euros le kg ! )
Détails poulies
sur le pied ( merci à l’OM qui me les a trouvées… )

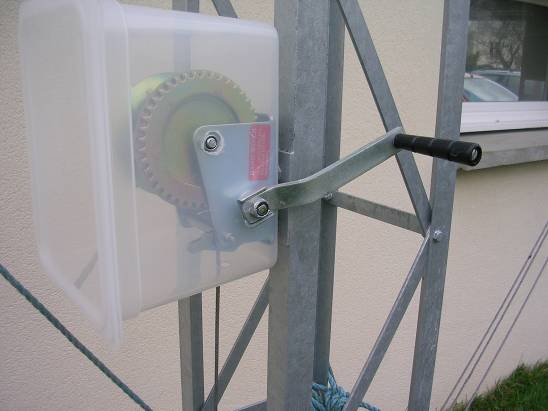

Treuil

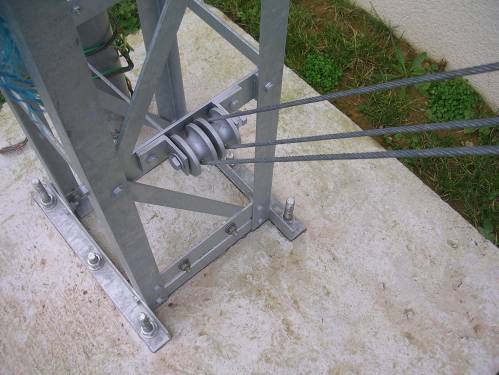

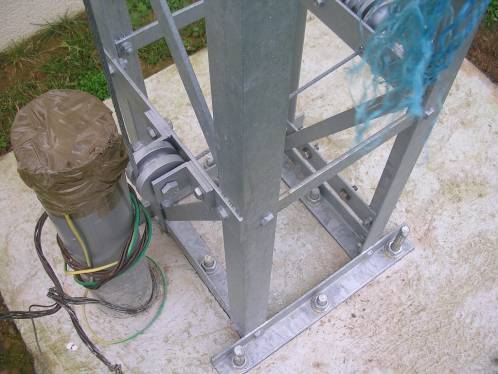

Détails poulies
à la base du pylône

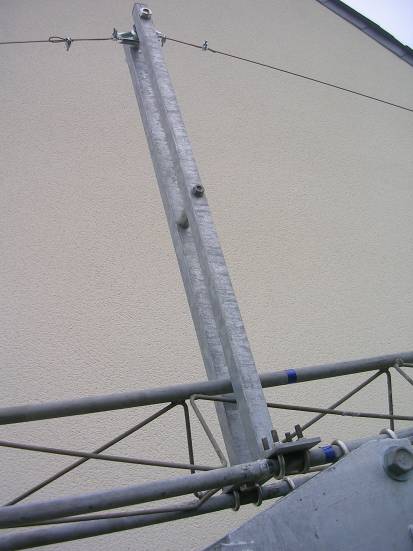

Bras
anti-fléchissement

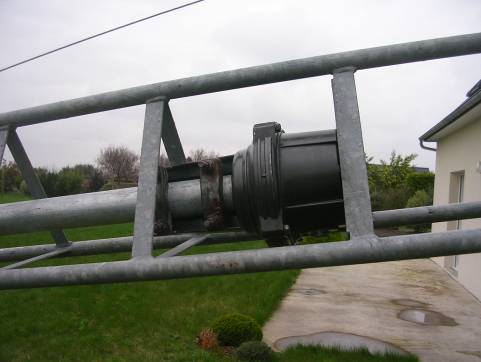

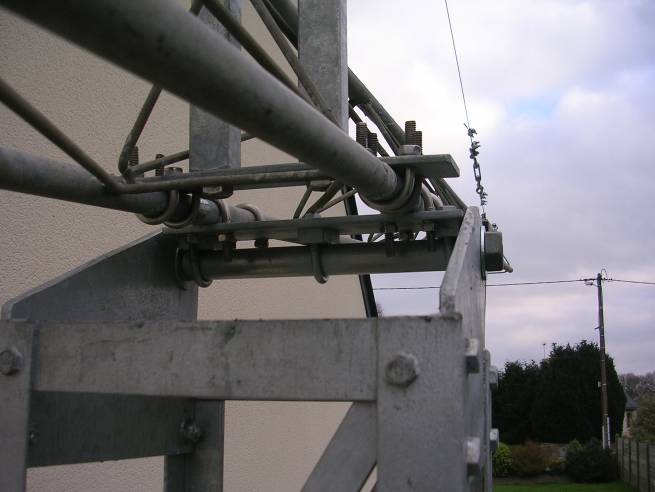

Axe de rotation

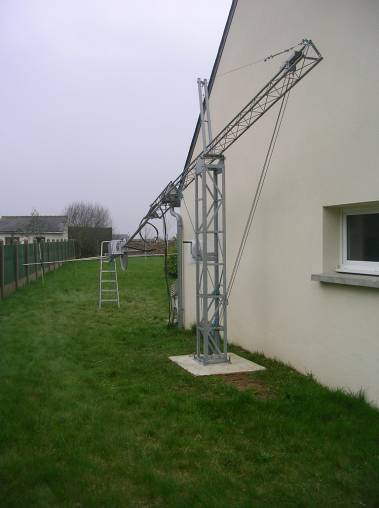

Premiers essais
avec le mat de

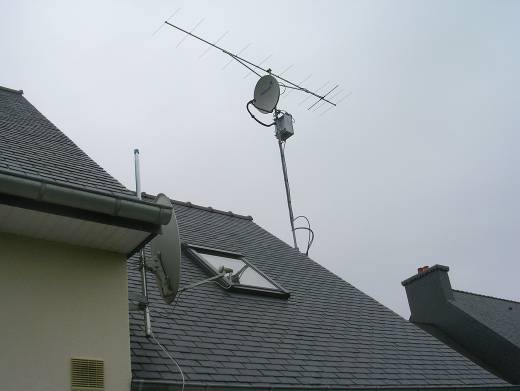

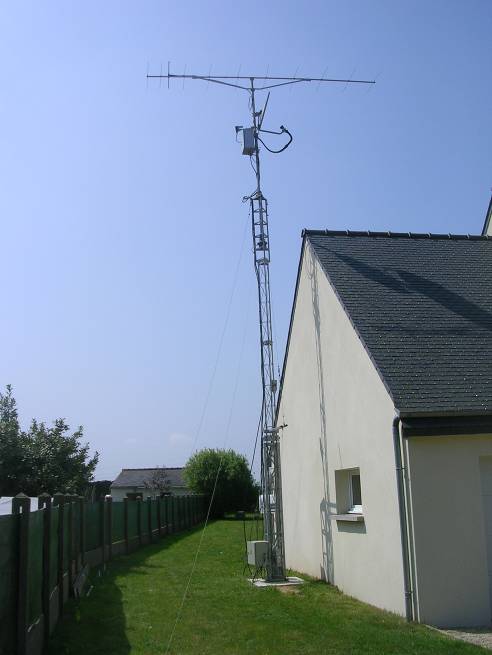

Mise en place
du mat et des antennes
Le montage
s’est avéré beaucoup trop lourd pour le déport vis-à-vis de l’axe de
basculement . Un tronçon de pylône a été
retiré ( moins
La hauteur
totale passe donc d’environ

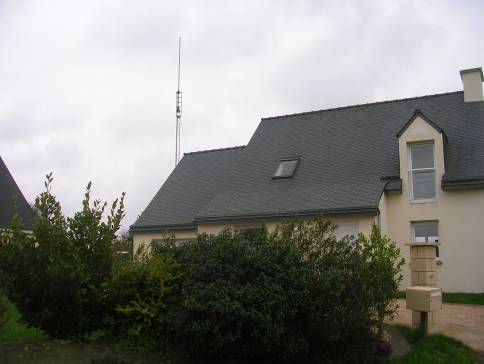

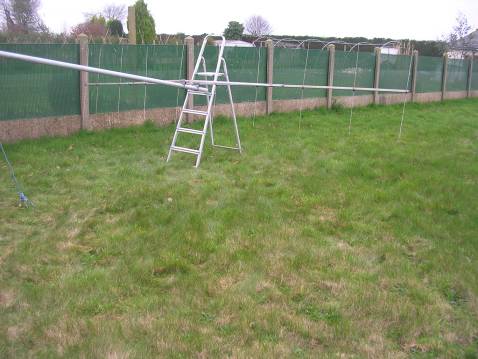

Deuxième essai,
un tronçon de pylône en moins et un tube de diamètre 42 de 5m
Mais… l’acier
est flexible et en Bretagne il y a un peu de vent… cette solution ne s’est donc
pas avérée suffisante et une troisième solution a été mise en place :

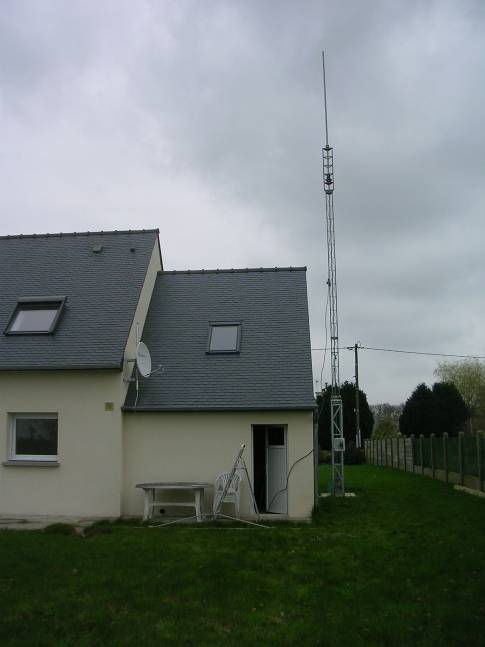

Un tronçon de
pylône a été coupé à environ 1,5m , ressoudé et assemblé avec le tronçon de 4m,
de nouveau un
tube de

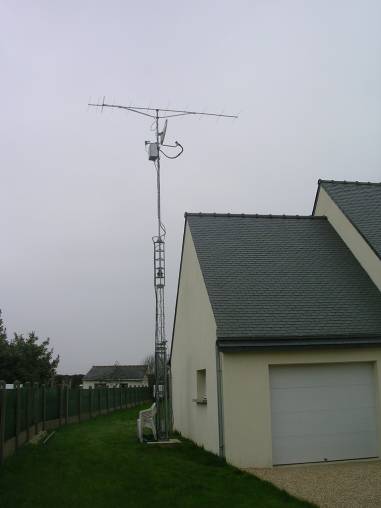

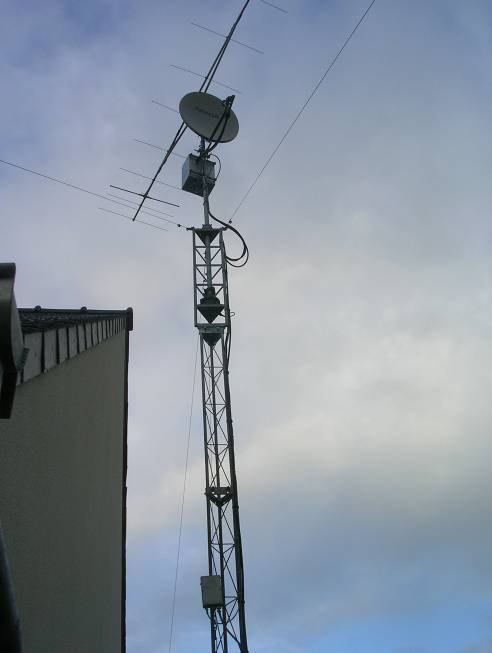

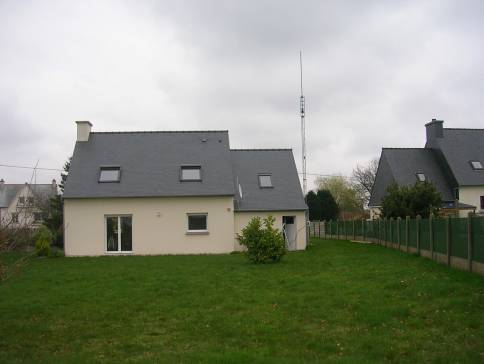

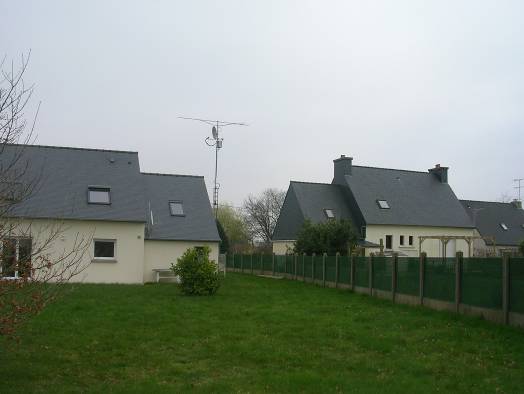

La hauteur
totale est maintenant à environ

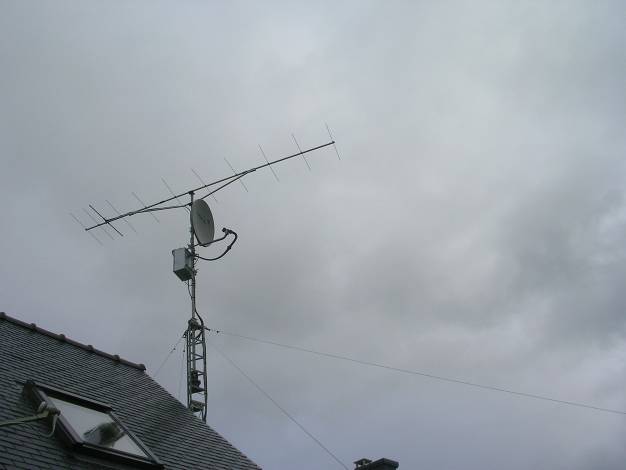

3 haubans ont
été ajoutés pour soulager l’ensemble pendant les coups de vent hivernaux
Mise à jour
le 10/12/2011
