4 - Tripleur 40 Ghz

4.1 – Modules 38 Ghz

L’OL du mélangeur est prévu soit sur 40,7Ghz , soit sur 40,75 Ghz ( balise ) :

40,70208 Ghz x 3 = 122,10624 Ghz + 144 Mhz = 122,25024 Ghz

40,75008 Ghz x 3 = 122,25024 Ghz

Les modules Celeritek CTR-960459 XXX ou Milliwave OS5PO XXXXXXX fonctionnent en X3 , soit une fréquence d’entrée aux environs de 13,5 Ghz , correspondant à la fréquence de sortie des multiplicateurs précédents .

Il existe différents modules MILLIWAVE

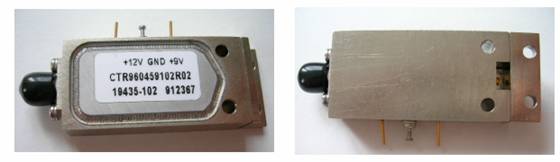

Pour notre part , nous utilisons des tripleurs CELERITEK achetés à W0EOM , multis prévus pour 38Ghz environ , référence CTR960459101R02 , utilisés par exemple par JA1ATI sur 76 Ghz (1)

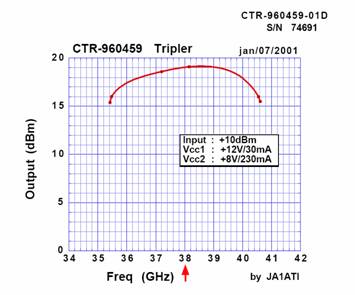

La courbe Fréquence / Puissance de sortie tracée par JA1ATI montre plus de 17 dBm à 40 Ghz

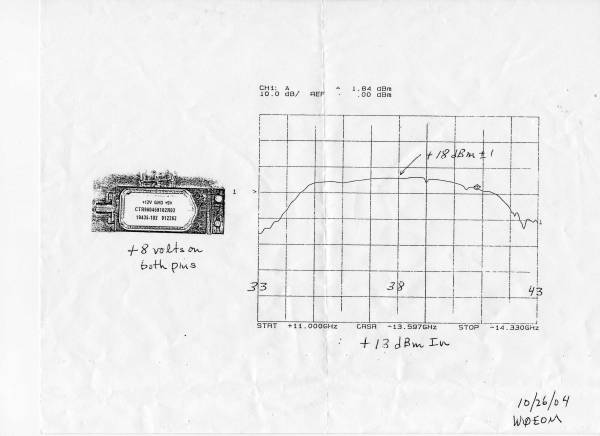

Tests réalisés par W0EOM

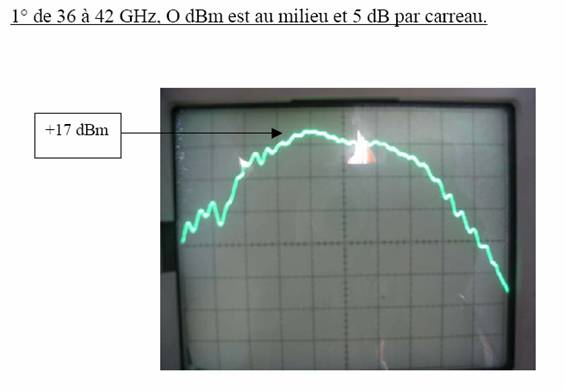

Par contre les mesures de F6CXO (2) sur ce type de multiplicateurs montrent moins de niveau de

sortie à 40 Ghz ( avec +2 dBm In et V = +12V et V2 = + 8V )

Nous avons donc fait quelques essais :

Montage

Les résultats montrent que le rendement est optimum à 2 points de niveau d’entrée

+ 1dBm

+ 6 dBm

La polarisation du multiplicateur est aussi très importante et la puissance de sortie plus forte pour :

V1 = +12V et V2 = +6V à + 7V

Résultats Vout @ 40,7 Ghz : 17dBm + /-1

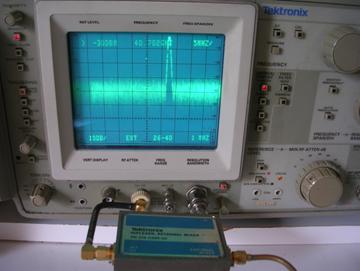

Sortie tripleur 40,702 Ghz

4.2 - Montage

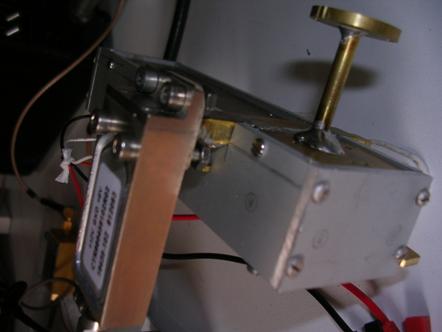

La sortie 38 Ghz du module Celeritek se fait avec une bride spécifique sur guide WR 28 , il sera donc nécessaire de faire une bride similaire sur le mélangeur pour recevoir le multi . Dans notre cas , nous avons percé et taraudé 2 nouveaux trous sur une bride carré de WR28 :

4.3 Autres module possible

Multi en X6 ( Vendus par Edgartech sur Ebay ) en WR28

OS5PO TX -- TRW Milliwave 97-54704:
Multiplier X6 + Power Amp -- +20 dBm typical
Input 6.55 - 6.67 GHz -- 12 dBm min -- 20 dBm max
Output 39.3 - 40.0 GHz -- +19 dBm minimum
Power 12 VDC at 140 mA max and 0 - 8 VDC @ 200 mA max for Gain Control

Minimum Gain Control is 30 dB

4.4 - Références

(1) Site OH2AUE : http://personal.eunet.fi/pp/oh2aue/ja1ati.htm 13 > 39 Ghz activ tripler

(2) Site F6CXO : http://monsite.wanadoo.fr/F6CXO/page4.html
