BRICK 3GHZ POUR TRANSVERTER 134 GHZ
1 – Rappel : Les Bricks
De son vrai nom Phase Locked Oscillator ( PLO ) ou Phase
Locked Source . Achetées sur Ebay mais on trouve aussi parfois à CJ , Auxerre ,
etc…
Attention , certaines en – 20V , il est alors nécessaire de
modifier l’alimentation pour une sortie négative .
Les fournisseurs les plus courants sont : Frequency West , California Microwave ,
Continental Microwave , CTT , CTI , M/A COM , LORAL , NURAD , etc…
La première chose à vérifier est le facteur de
multiplication utilisé ( voir article dans HYPER [ 1 ] )
Par exemple :
Frequency west : N = 39 pour les PLL à
4 Ghz
CTI :
N = 36 à 39 pour les PLL à 4 Ghz
La fréquence de sortie est aussi limitée par le filtre de
sortie [ 1 ]
2 – Brick California
Fréquence 3,63 Ghz -
4,13 Ghz

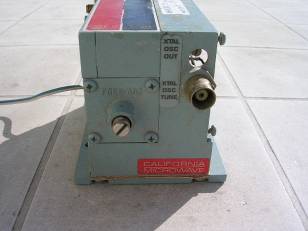

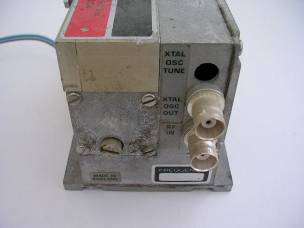

Brick version avec Ref Ext Brick sans Ref externe

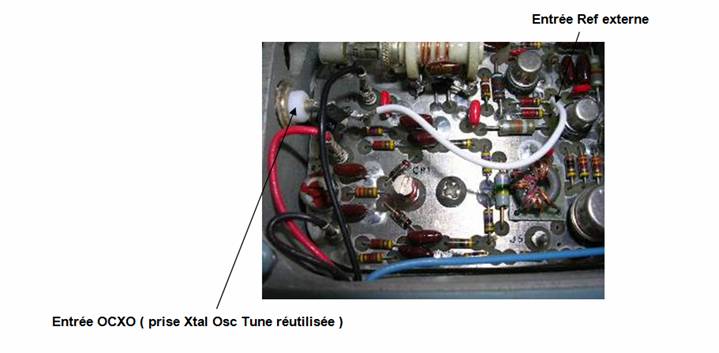

3 – Modification pour Ref. externe
Paru dans HYPER No 43 [ 2
]
4 – Choix du quartz pour le TRVT 134 Ghz
La fréquence centrale, sans référence avec d’autres
transverters en Europe , a été choisie pour être proche de 134,250Ghz .
Pour tomber sur une fréquence ²simple ² de
quartz , la fréquence d’émission exacte du TRVT est de :
134250 ,0084 Mhz
TRVT
avec Brick 3 Ghz et FI 144 Mhz
134250,0084 Mhz –144 Mhz =
134106,0084 Mhz
F Quartz = 95,5171 Mhz et facteur de
multiplication de
On
a :
95,5171
X 39 = 3,7251669 X 4 = 14,9006676 Ghz X3 = 44,7020028 Ghz X3 = 134106,0084 Mhz
5 – Retrait chauffage quartz
Les bricks munies de leur propre quartz ( et chauffage ) et
modifiées pour une référence extérieur n’ont plus besoin de cette partie
chauffage qui consomme pour rien .

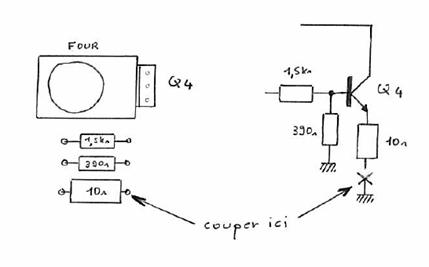

L’inhibition du chauffage consiste à isoler le collecteur du
transistor Q4 servant d’élément chauffant :

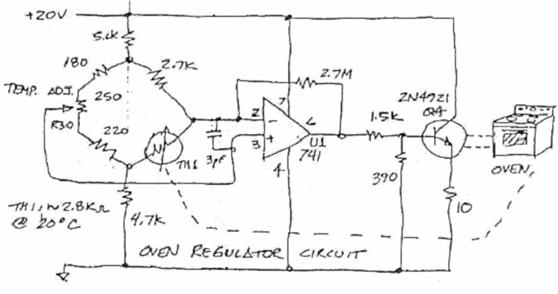

Schéma asservissement du chauffage

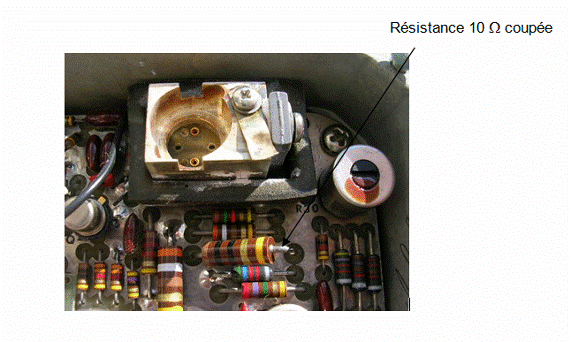

Détails de la modification

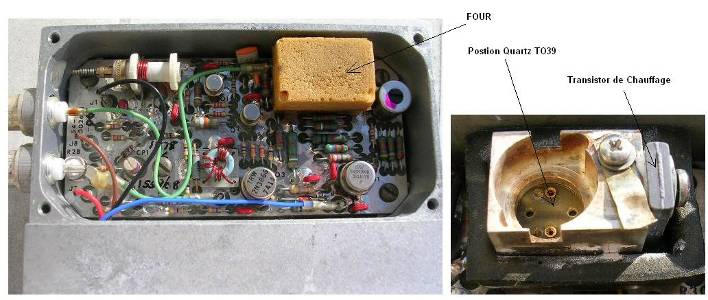

Sur l’implantation
Vue sur le schéma
6 – Alimentation
La brique est alimenté par un convertisseur +12V vers
+ 20V idem à celui utilisé sur les bricks du Transverter 122Ghz.
Voir :
Lors de nos essais sur 122Ghz ,
il s’était avéré que le montage non blindé était ″ bruyant ″ en HF .
Voir :
L’alimentation de la brick 3 Ghz
a donc été traité de la même manière :

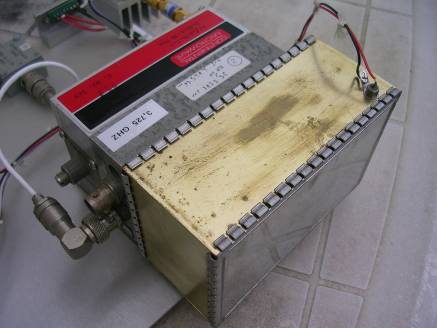

Boitier alim +20V blindé
7 – Essais
Pour Fout = 3,7251Ghz ( avec un OL de 95,5171 Mhz ) :
5 à 17 dBm suivant les bricks
essayées , la brick retenue sort 15,5 dBm
Sous Vcc = +20,1V
A froid 500 mA
A chaud 320 à 350 mA
Après coupure 10 W
chauffage : 185 mA

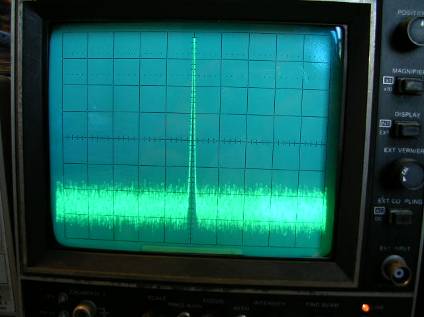

Sortie 3,725 Ghz
7 – Références
[1] PLL Bricks HYPER No 26 Août 1998 Pages 10 à 12 -
Réalignement d’une source PLL Hyper
http://www.revue-hyper.fr/bulletins/26.pdf
[2] PLL Bricks HYPER No 43 Janvier 2000 Page 7 -
Modification d’une Brick pour une référence externe
http://www.revue-hyper.fr/bulletins/43.pdf
