MULTIPLICATEUR 44 GHZ
En construction
1 – Introduction
Multiplicateur
14,9 Ghz vers 44,7 Ghz
La
diode utilisée est une MA46H146 [1] [2]
Le
PCB de DB6NT [3] est celui du doubleur 23 vers 47 GHZ
Il
sera découpé pour permettre une entrée SMA ( 14 ,9 Ghz ) ainsi :

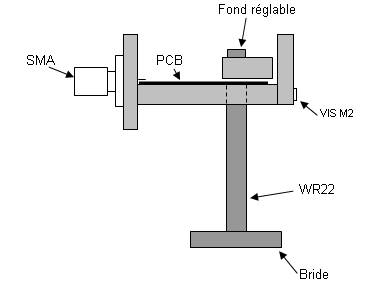

2 – Partie mécanique
La
plaque support du PCB est réalisée en laiton de

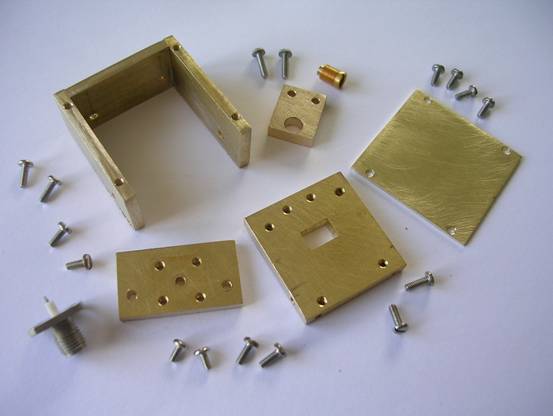

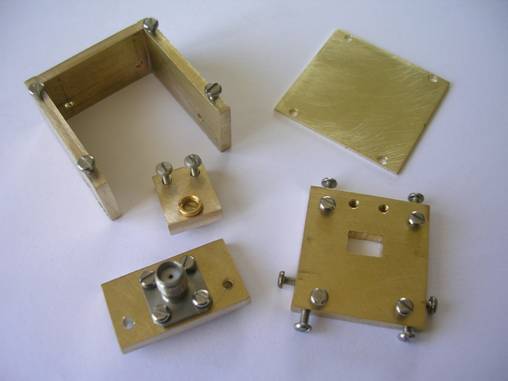

Vue des différent éléments

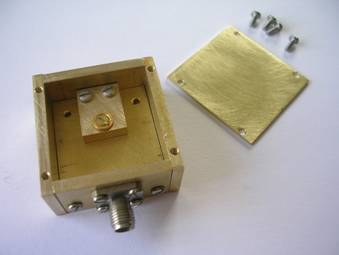

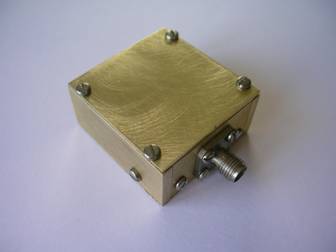

Ensemble monté

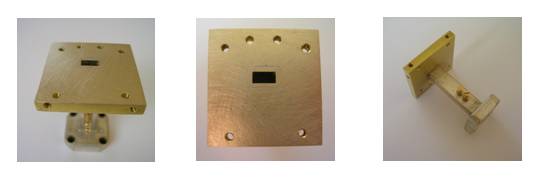

Guide
WR22 soudé sur la plaque support PCB :

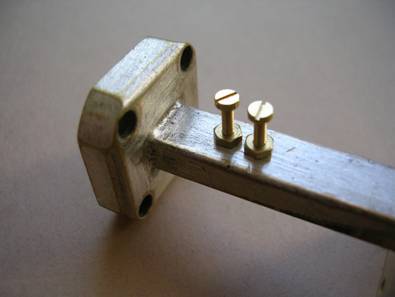

2 vis M1,4 à l’arrière de la bride WR22

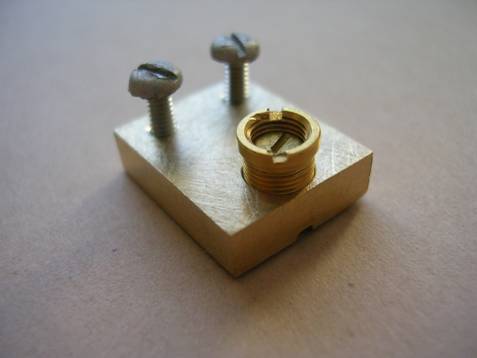

Fond réglable

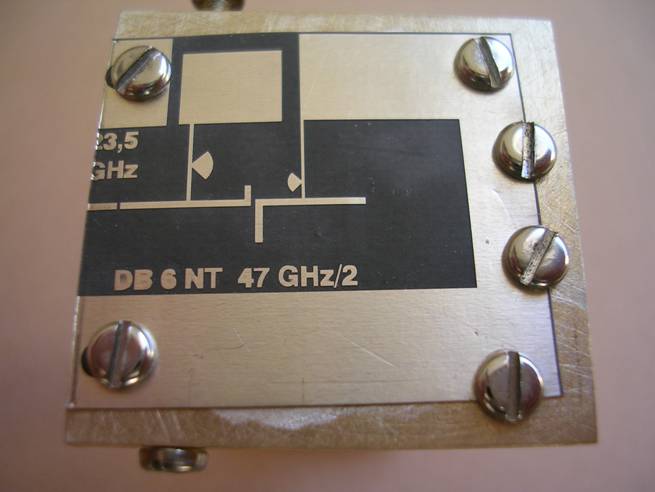

3 - Montage du PCB
Les 2 vis à droite sont celles prévues pour le fond
réglable
Fond réglable monté et diode collée

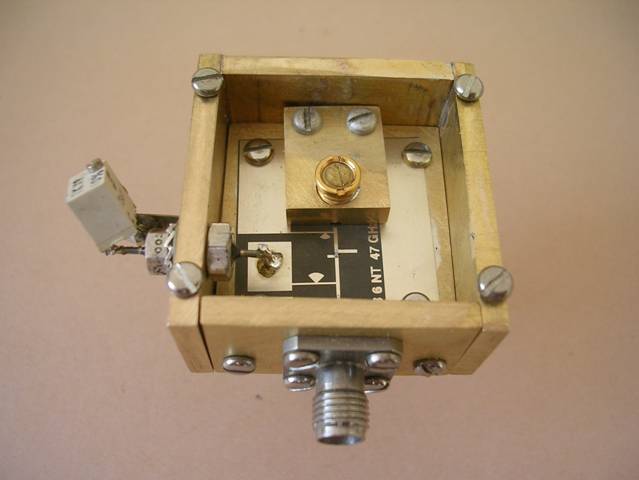

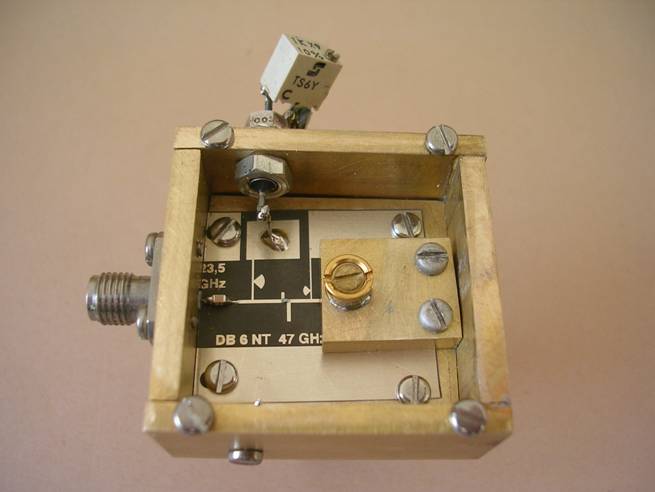

4 - L’ensemble monté
5 - Les essais
Entrée 14,9 Ghz
A terminer
Sortie 44,7 Ghz
A terminer
6 – Suite du
projet
Plus de puissance ?
7 - Références
[1] DL2AM :
[2] Data
sheet MA46H146
[3] DB6NT :
http://www.kuhne-electronic.de/en/products/pcbs/33-pcb-2347-ghz-doppler.html
Mise à jour le :
01/11/2013
