AUTRE POSSIBILITE DE MULTIPLICATEUR 44 GHZ ?
En projet…
1 -
Introduction

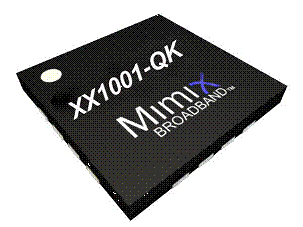

Multiplicateur 21-42 Ghz de MIMIX BROADBAND [1]
En boîtier QFN 7mm x 7mm

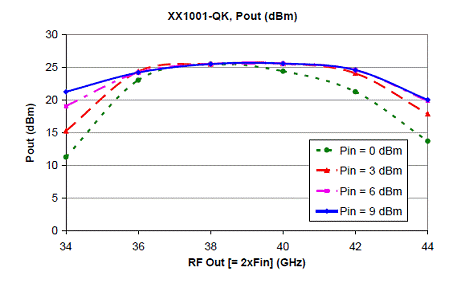

+20 dBm out @ 44Ghz pour Pin +9dBm de 22 Ghz

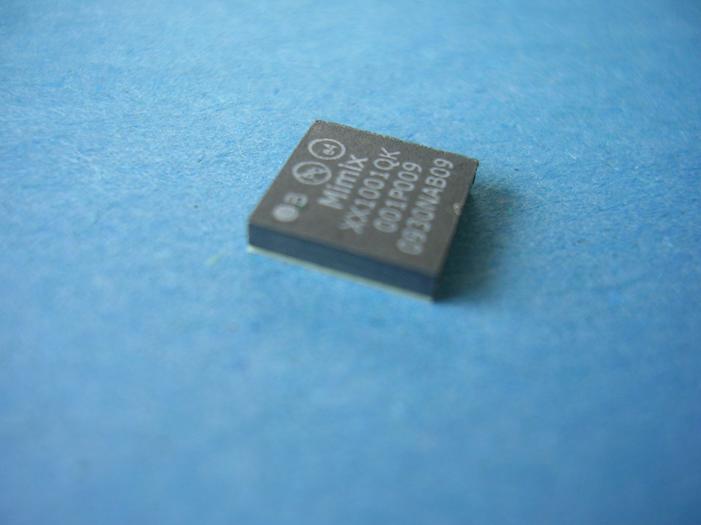

Réception des MMIC
Boitier vue de dessous
XX1001QK 7x7 mm
Pas d’accès aux connexions sur le côté du boitier
2 - Montage
Partie mécanique
Solution 1 : Entrée
coaxial SMA ou K pour essai en doubleur 22 Ghz et essai en tripleur avec
entrée 14 Ghz ?

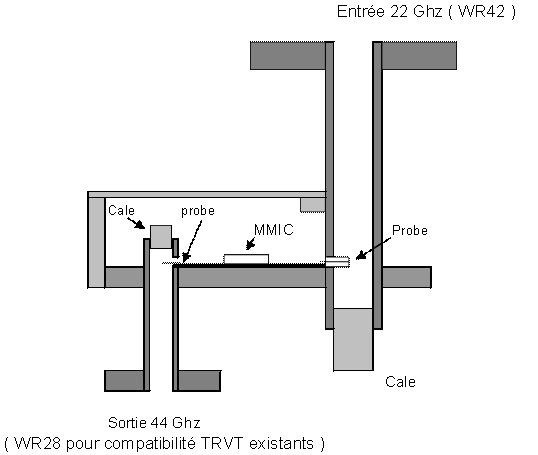

Solution 2 : Entrée en WR42 pour montage en doubleur
uniquement ?

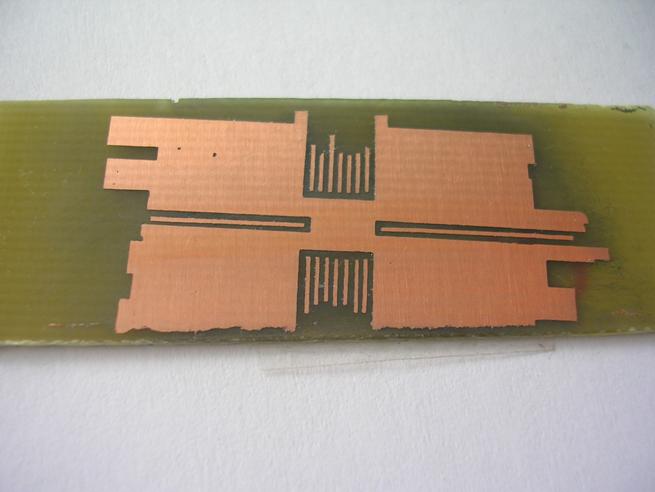

Circuit imprimé
Premier essai
de gravure des pistes nécessaire au boitier QFN
à suivre
Montage du MMIC
Solution 1 : La première idée est d’utiliser le principe de
la ″Hot Plate″ [3] .
J’ai eu la chance de mettre la main sur une plaque
Weller ( sans sa partie régulation ) et d’une station de soudage ( sans le fer…
)

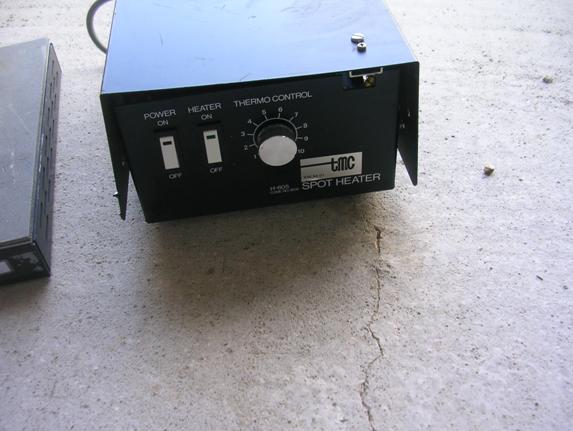

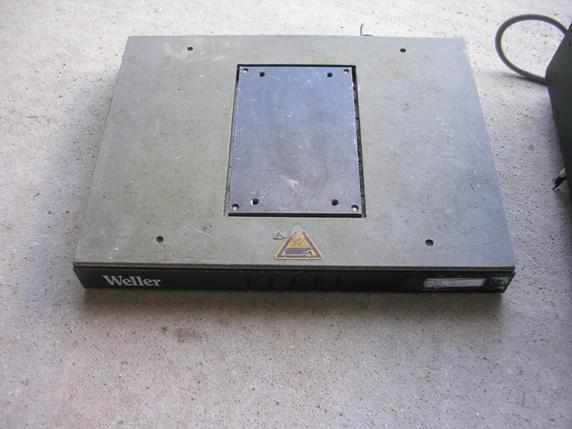

Plaque WELLER Station
SPOT HEATER
J’espère pouvoir faire fonctionner les deux
ensembles…
Des ″cales″ seront nécessaires pour
maintenir le MMIC en place :
à venir
Solution 2 : Monter le MMIC à l’envers comme JA0DFR [5] avec
un XR1008-QB ( semble t-il… ).
à suivre….
3 -
Alimentation
Cahier des charges:
- Les tensions à fournir sont : +2,5V ( 1mA )
+3V ( 20 mA )
+4,5V
( 530 mA au total )
-0,5V
( 1 mA )
-
0,7V ( 1mA )
-
1,2V ( 1mA )
- Tension positive toujours appliquée après la
tension négative
Schéma :
Inspiré de la note d’application MIMIX [3]
A venir
4 - Essais
Essai en
tripleur ?
A venir
5 -
Références
[1] MIMIX
Broadband ( Racheté par MA/Com ) :
http://www.mimixbroadband.com/
[2] Data
sheet XX1001-QK
[3] Do It Yourself PID Controlled Soldering Hotplate
http://mightyohm.com/blog/2009/01/diy-pid-controlled-soldering-hotplate/
[4] MIMIX
application note
Bias Conditions for MMIC Amplifiers
[5] Récepteur
47Ghz JA0DFR
http://jh0yqp.org/exp/MAKE/dfr/2011/09/11_09_24/47g_dc_dfr_11_09_24.html
Création le: 03/01/2010
Mise à jour le :
29/10/2011
