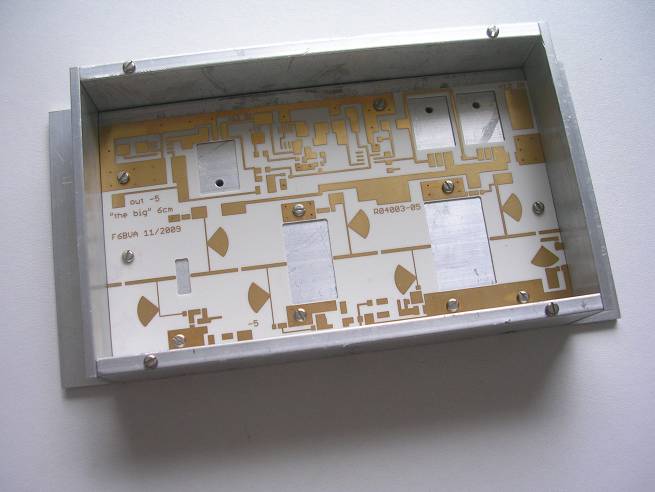

PA 5,7 GHZ 60W F6BVA

(PCB origine F5BQP)

En construction….

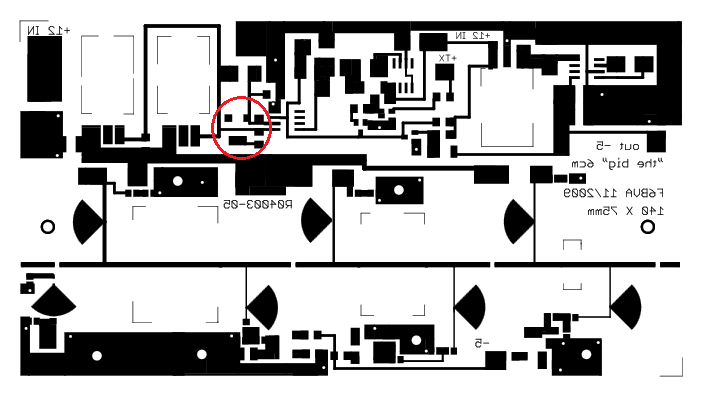

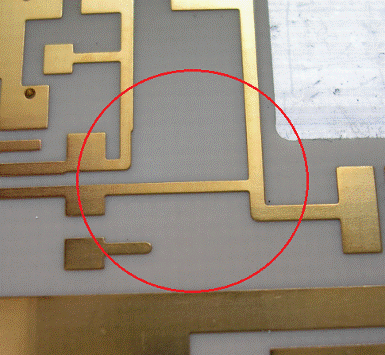

Le PCB a un petit oubli pour la mise place de R23 ( pot 2K2 ) :

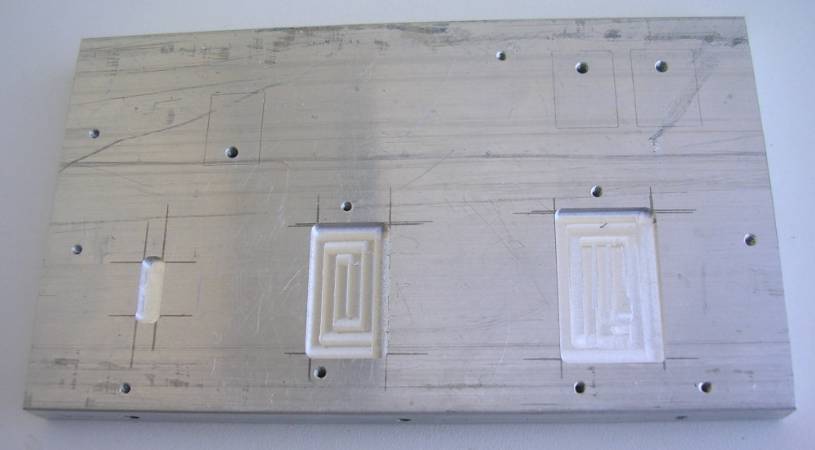

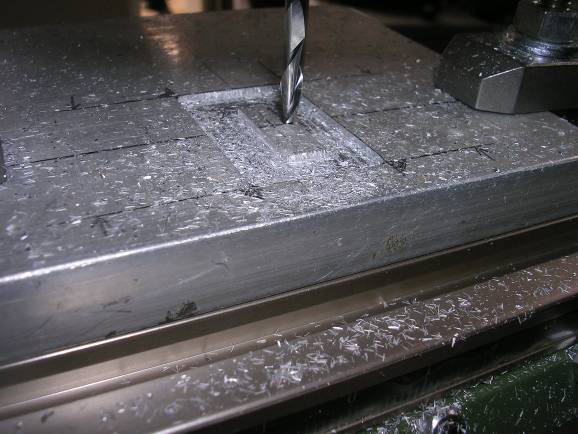

Le fraisage des empreintes des Fets à l’aide d’une petite fraiseuse maison :

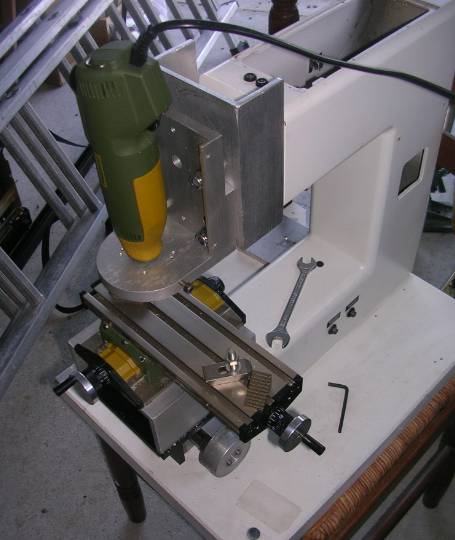

La mini fraiseuse a été réalisée à partir de la structure très lourde et la table Z d’un ellipsometer PLASMOS SD2302 récupérée chez le ferrailleur

associée à une table X/Y KT70 et une perceuse FBS 240/E de chez PROXXON ( La fraise est une PROXXON de 3mm – 27 116 )

Mise à jour le : 05/10/2014
