PA 6 CM
Description pas à pas de la réalisation d’un
amplificateur
En construction

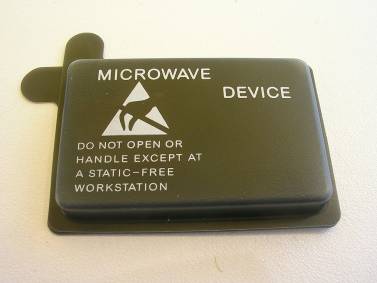

Le GaAsFet

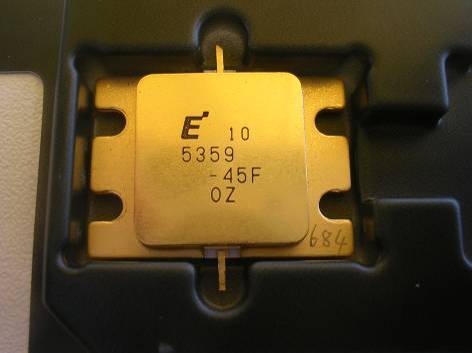

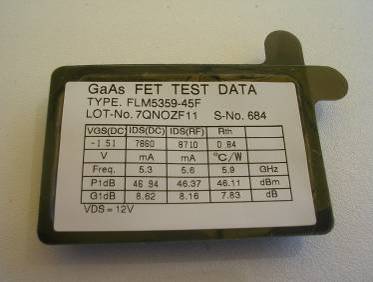

FLM5359-45 de chez EUDYNA ( Fujitsu )
Data
sheet
Le boitier

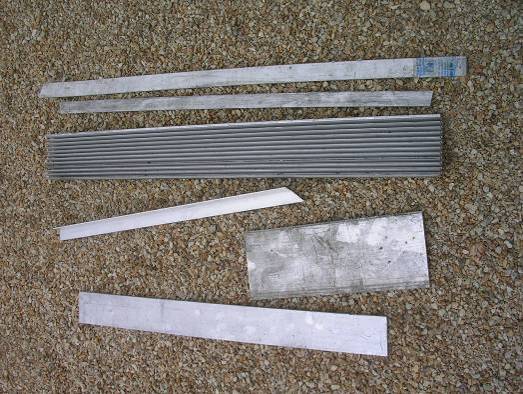

Récupération de différents profilés ALU
Plat
de 30 x
Plat
de 40 x
Plat
de 80 x
Cornière
de 30 x
Plaque
de 10mm d’épaisseur
Radiateur
de 115 x
Découpe

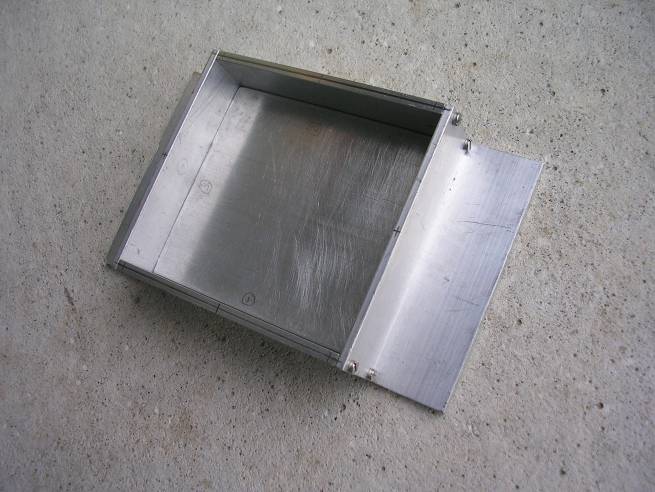

Préparation
Plat
de
Cornière
L =
Plat
de 30 découpé à L =

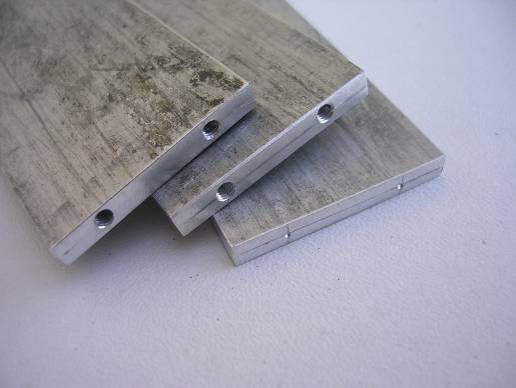

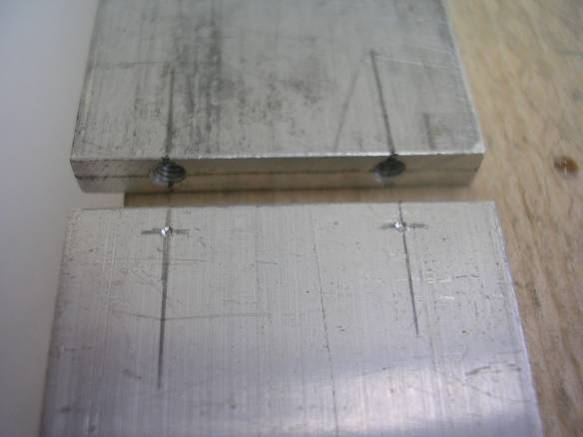

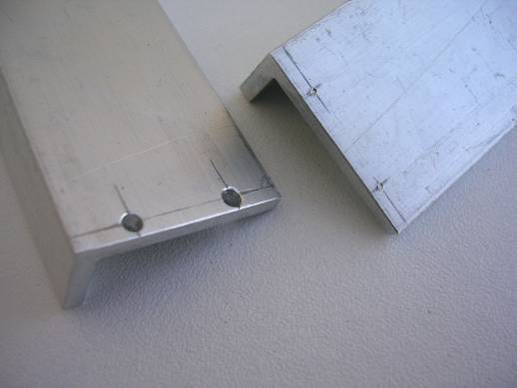

Traçage – Perçage – Taraudage
Plats Cornières

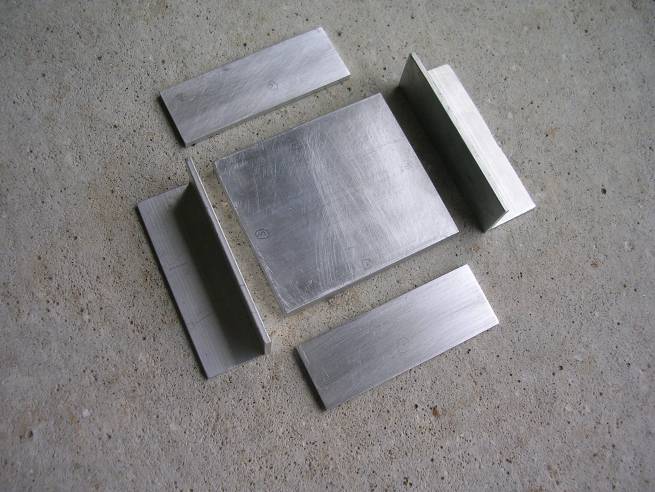

Pré-montage avec vis M2,5

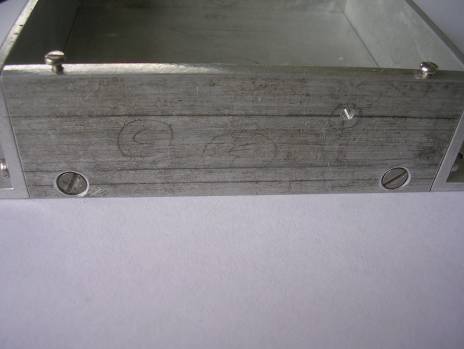

Perçage pour montage fond ( vis M3 tête fraisée )

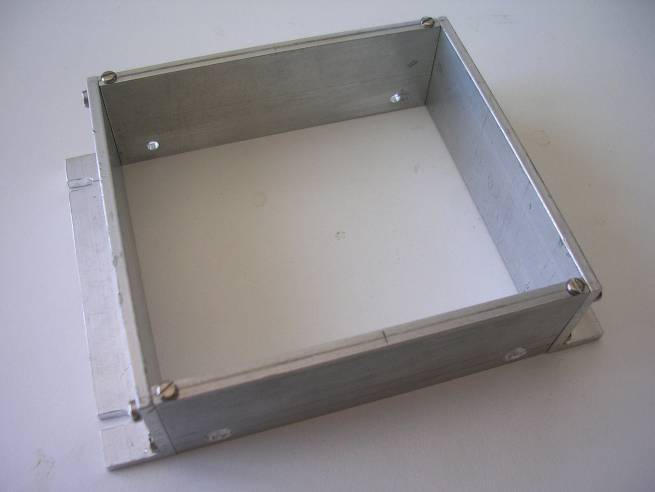

Finition équerres / couvercle
Préparation fixation partie alim

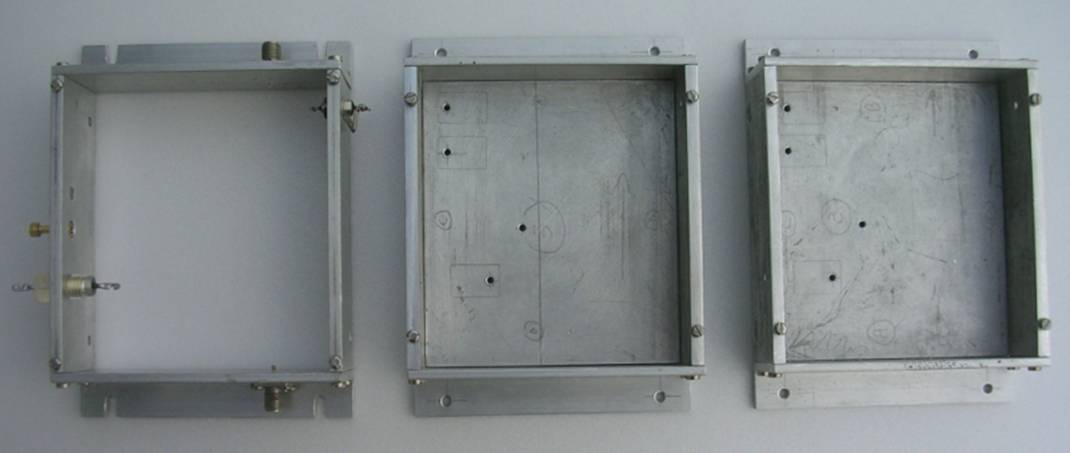

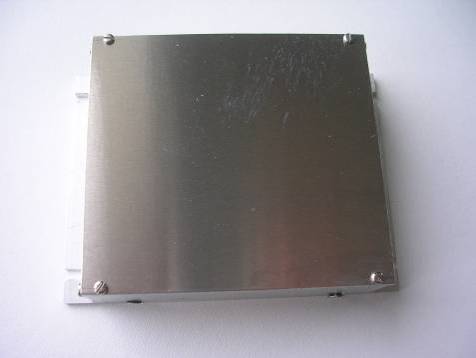

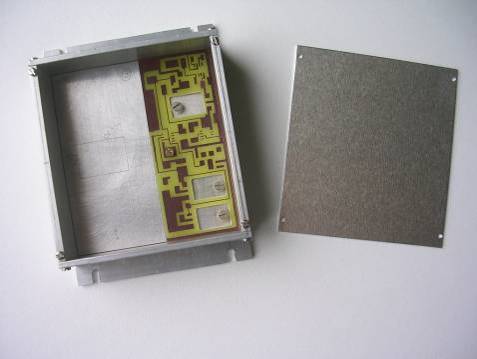

Finition avec couvercle
Couvercle
en tôle alu
Adaptation au GaAs Fet

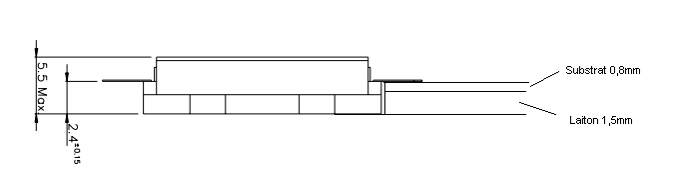

2,4mm entre la
base du Fet et les broches gate et source
Avec un
substrat de 0,8mm , le gap à récupérer est de

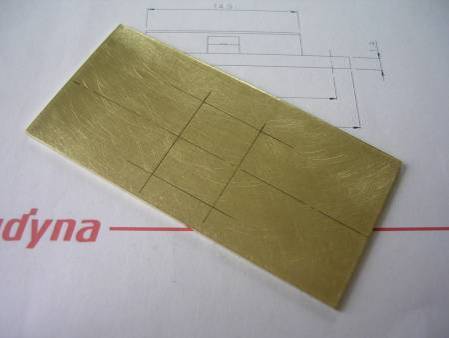

Traçage
Perçage
de la plaque ( 17,5 x 25mm )
Perçage diamètre 4
( en commençant par les 4 angles )

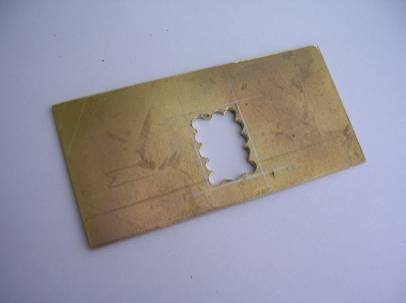

Découpe à la lime triangulaire

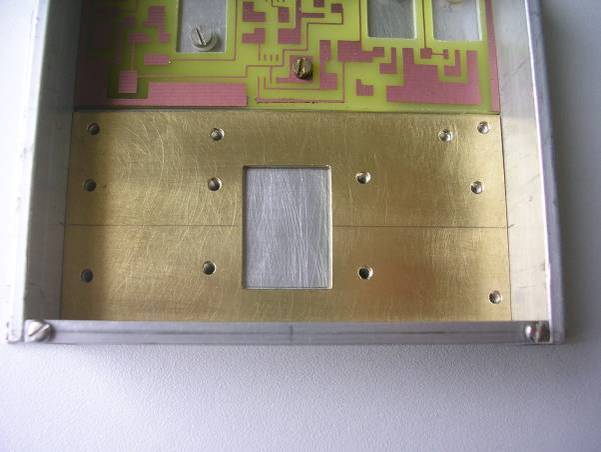

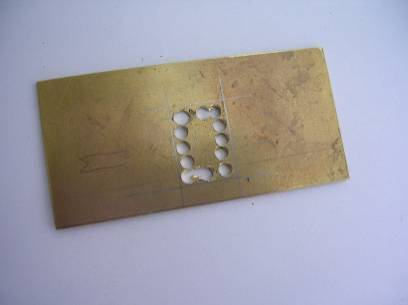

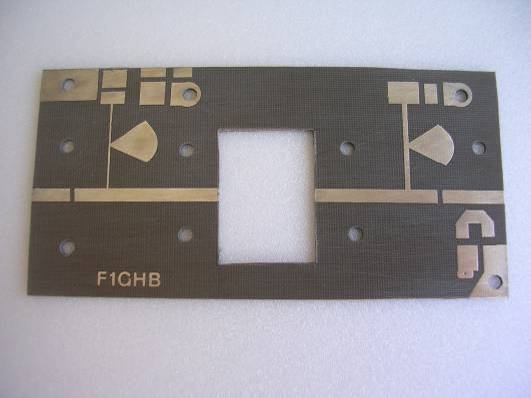

Plaque

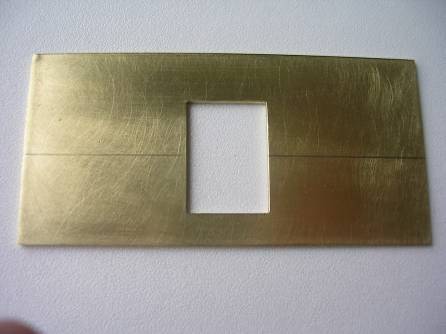

percée et poncée pour le Fet
Plaque

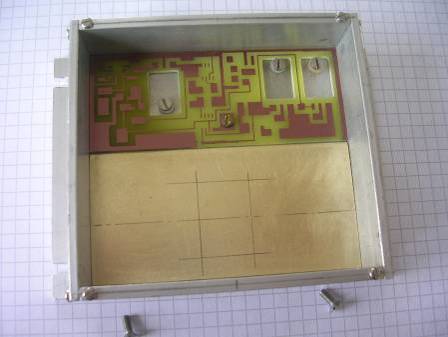

percée pour le CI ampli

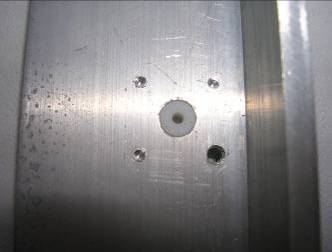

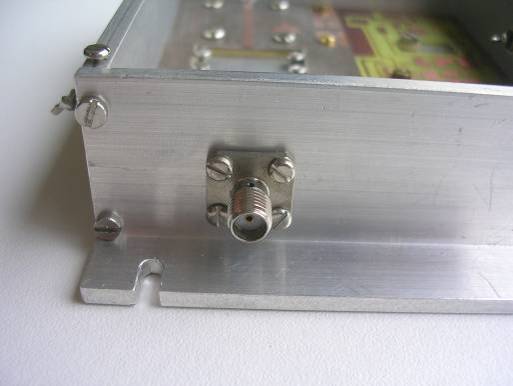

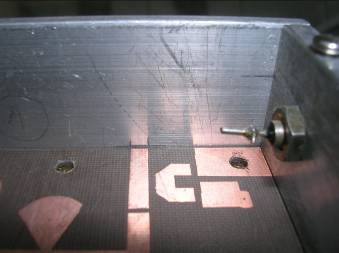

Perçage SMA et By-Pass

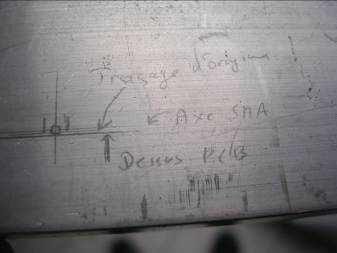

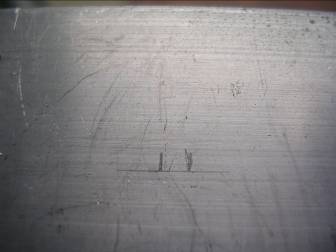

Traçage

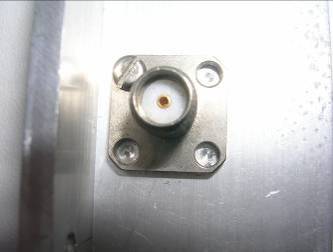

axe SMA
Perçage

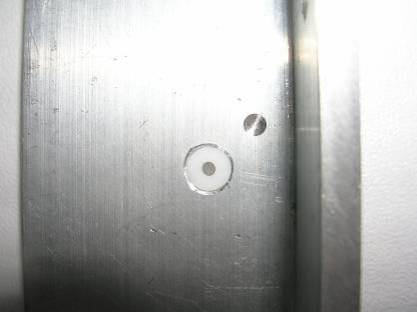

à 4mm puis pointage premier trou de fixation avec une « SMA gabarit »
et un foret de 2,5 puis perçage à 1,8mm et taraudage à 2 ( pour fixer
Puis pointage des
trois autres trous

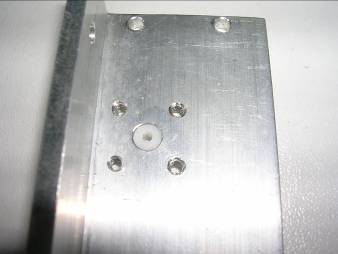

Perçage à 1,8mm et taraudage à 2mm
Perçage à 4,1mm et 4 trous taraudés M2

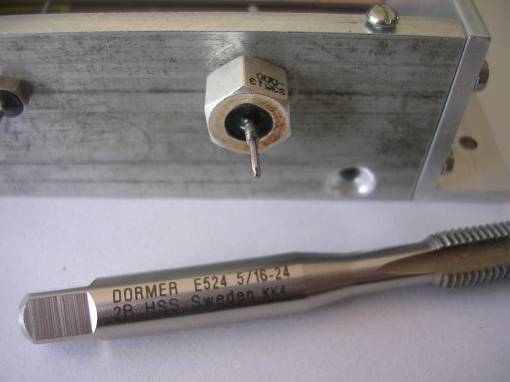

By-pass + 12V ( attention à l’intensité )
Le
modèle est un SCI-3513-0000 100nF 25A

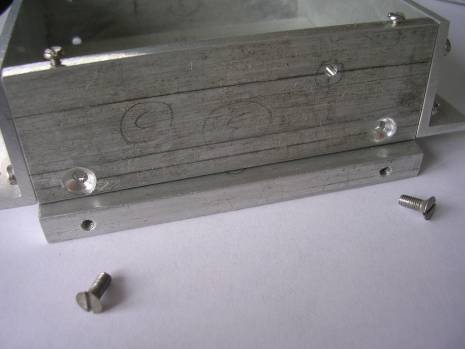

Perçage fixation transistor
L’alimentation
Les
besoins
-Vg :
- 5V
+Vd : +12V 8A

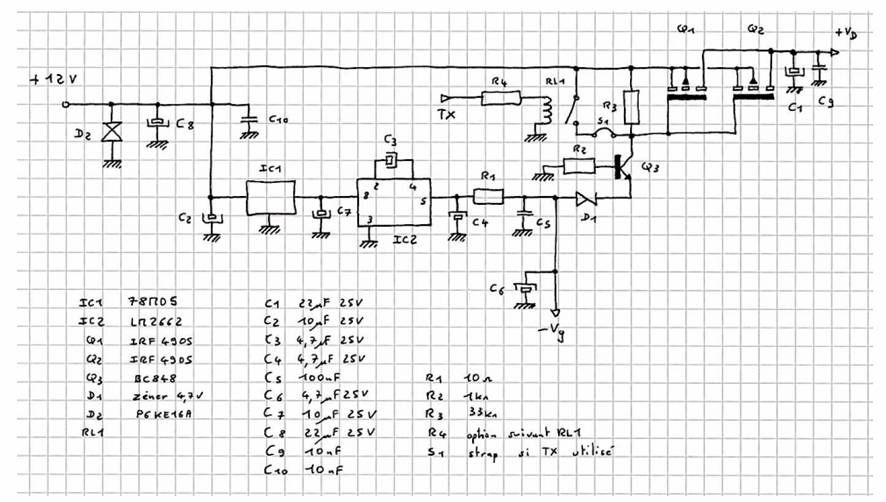

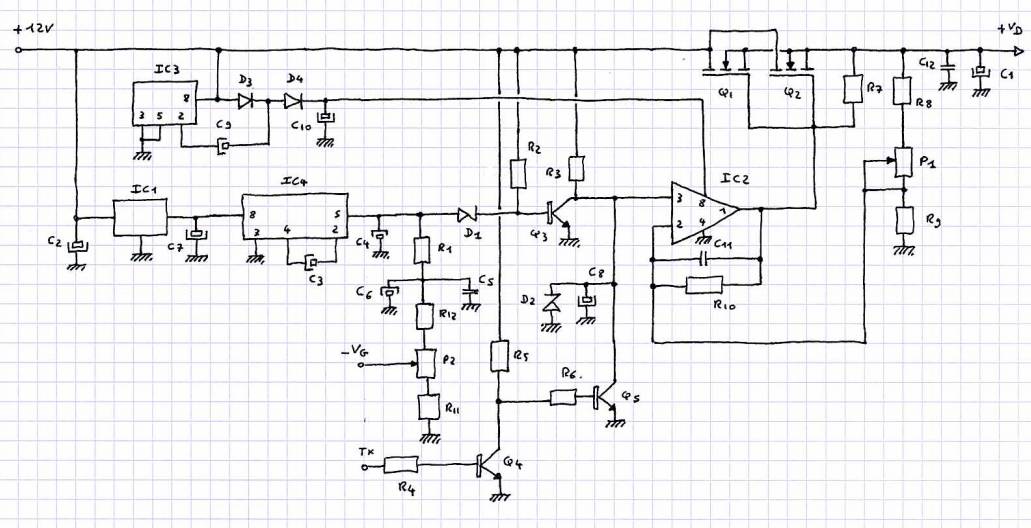

Le schéma
Le CI et l’implantation
Dimensions
92 x
Montage et essais
La chute de
tension à forte intensité n’est liée qu’à la résistance Rd des 2 Fets soit
environ 0,01 ohms
( IRF 4905 Rd =0,02 ohms )

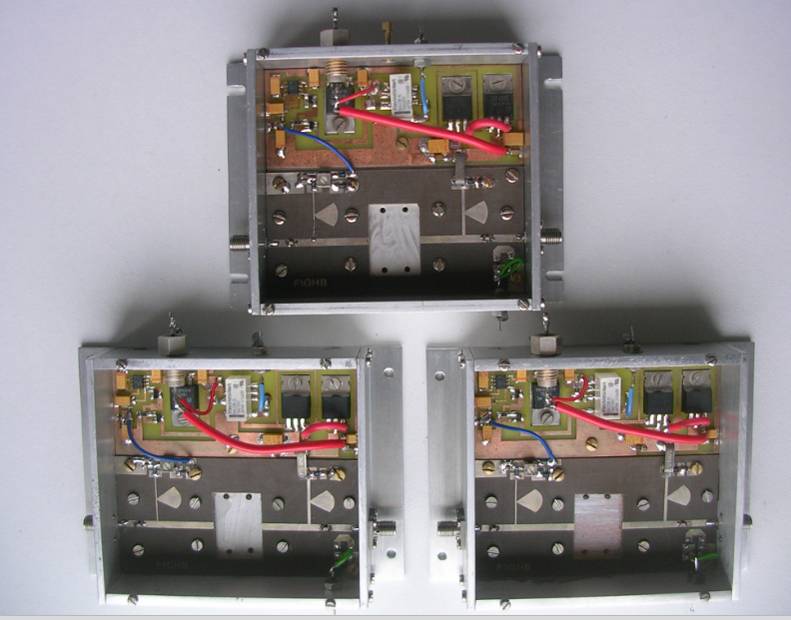

L’amplificateur
En construction…

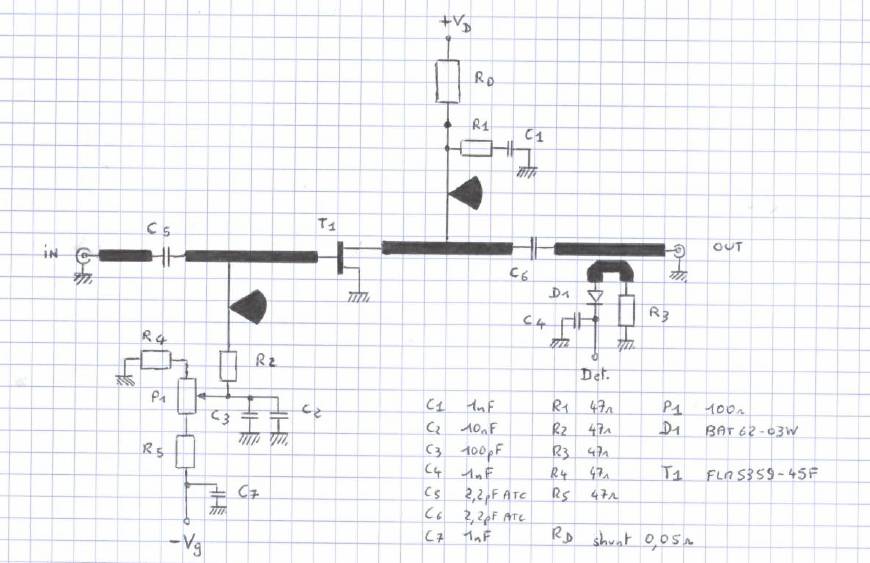

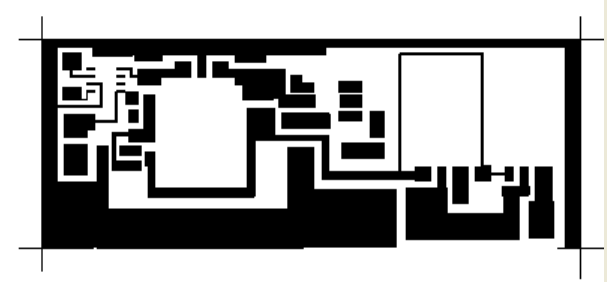

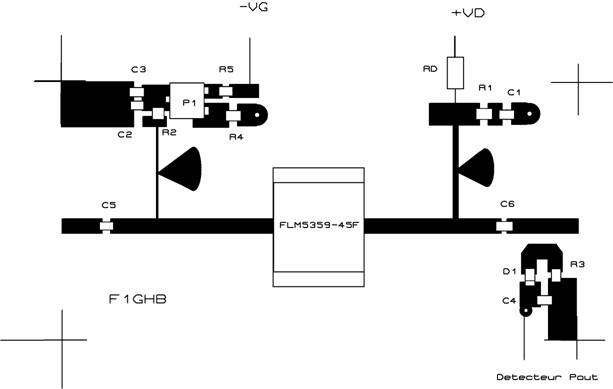

Le schéma

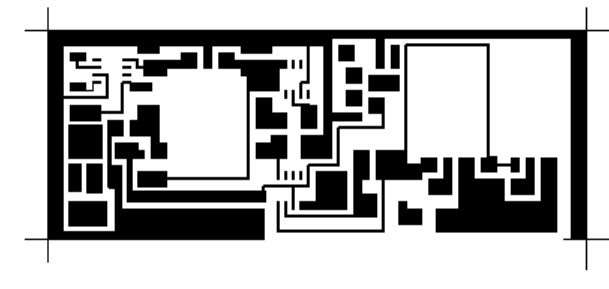

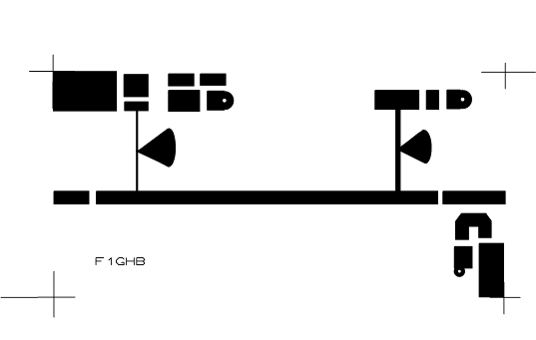

Le circuit
Sites d’aide à la conception :
Lignes ( Logiciel
MWI de Rogers )
http://www.rogerscorp.com/acm/index.aspx
Stub
http://www.flambda.com/php/stub/stub.php
Largeur
des lignes suivant l’intensité :
http://www.referencedesigner.com/cal/cal_06.php
et quelques articles déjà parus sur ce sujet :
Page 6 à 9 HYPER No 7
Page 5 et 6 HYPER No 70

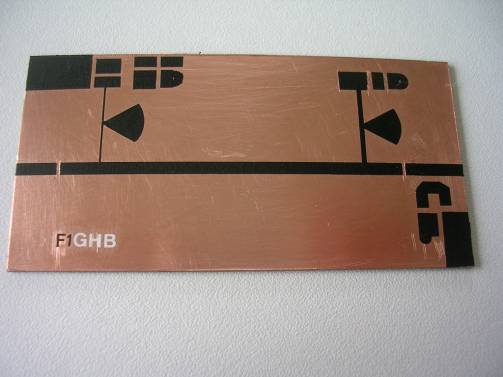

Préparation
CI ( Note :
le CI Alim est une autre version sur cette photo )

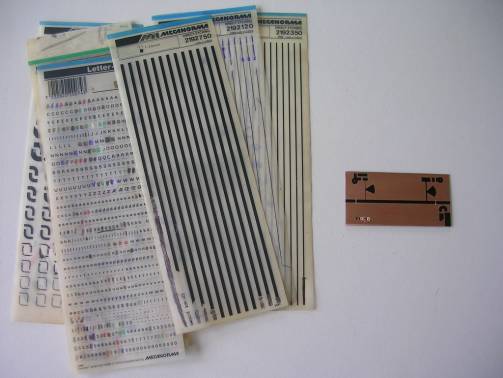

Préparation
tirage CI

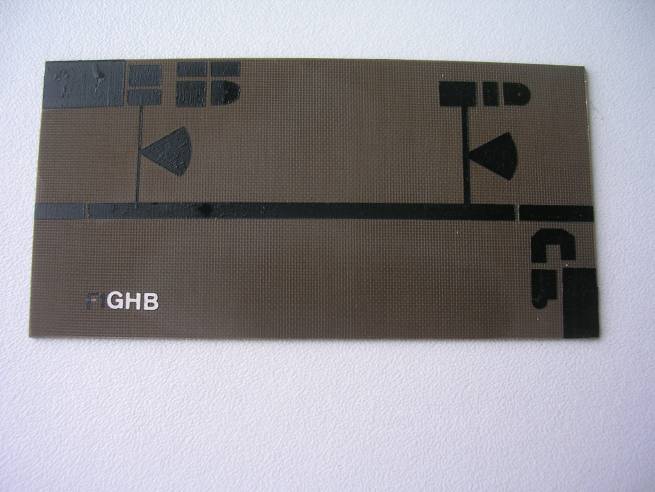

Tirage
terminé
Transferts
retirés

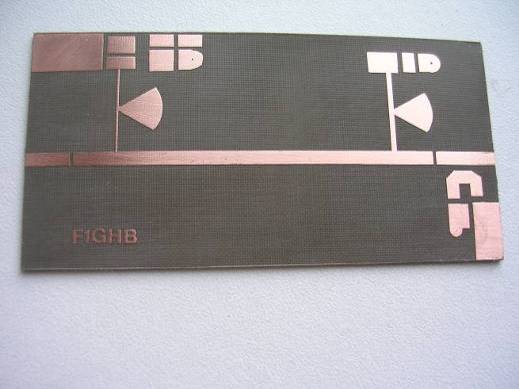

PCB Argenté J’ai
utilisé un produit trouvé en grande surface de bricolage

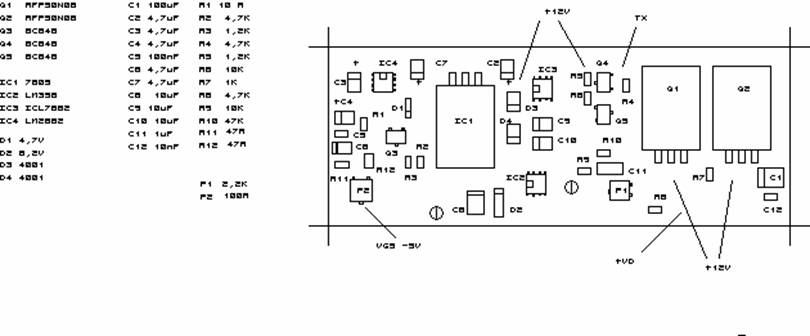

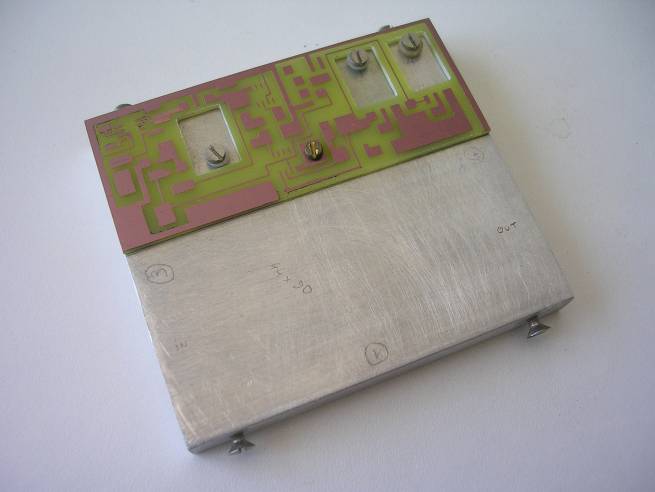

L’implantation

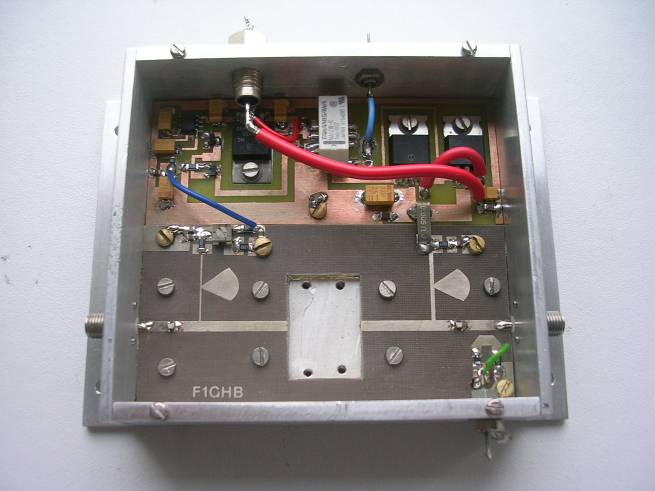

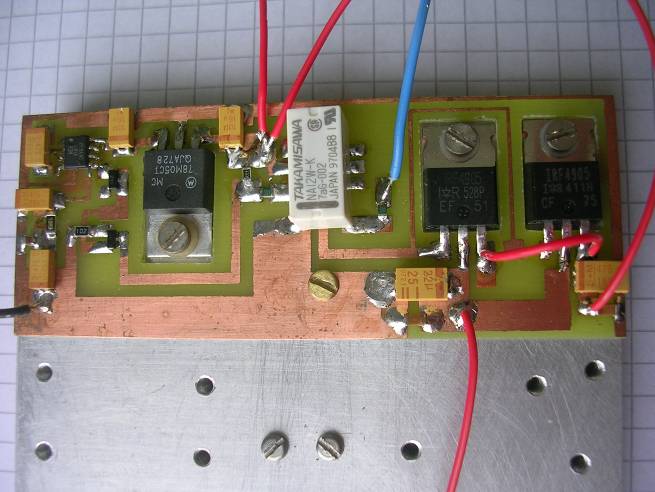

Montage

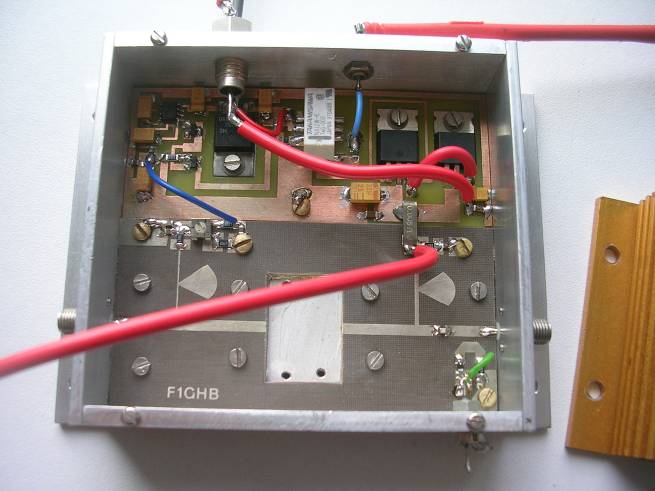

Essais DC
-VG
Charge max
LM2662 = 200mA Max
Tests :
-V à vide =
-4,45V Avec I = 26mA -V = 3,85 V
Réglage potentiomètre
pour avoir –V max ( -3,36 V ) sur la gate ( plage de 1,05V à 3,36V )
+VD
Tests en charge :
Avec charge
1,47 ohms ( 8A sous 12V ), pour Vin = 12,4V
VD = 12,1V
Annexe
Exemple d’alimentation pour + VD inférieur à +12V ( +8V
ou +10V par exemple )
D’après le
circuit bien connu de F5CAU et le schéma de F6BVA
Schéma
Circuit
Dimensions
92 x

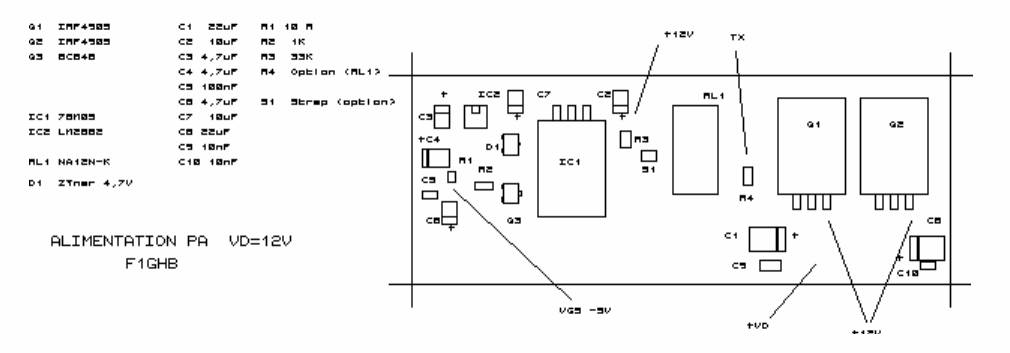

Implantation
